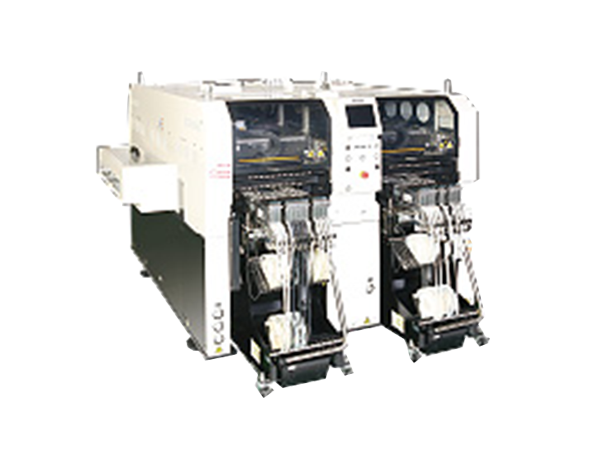

NPM-DX Modular Placement Machine No.NM-EJM8D
| ID do modelo | NPM-DX | ||
|---|---|---|---|
| Dimensões de PCB (mm) | Modo Single-lane | C 50 × L 50 ~ C 510 × L 590 | |
| *Quando a especificação transportador longo é selecionado | Modo Dual-lane | C 50 × L 50 ~ C 510 × L 300 | |
| Tempo de troca de PCB | 2,1 s ( C 275 mm ou menos) | ||
| *Quando a especificação transportador curto é selecionado | 4,8 s ( C 275 mm ou até C 460 mm ou menos) *Pode ser diferente dependendo das especificações do PCB. | ||
| Fonte elétrica | Trifásico CA 200, 220, 380, 400, 420, 480 V 5,0 kVA | ||
| Fonte pneumática *1 | Mín.0,5 MPa、200 L/min (A.N.R.) | ||
| Dimensões (mm) | L 1665 *2 × P 2570 *3 × A 1444 *4 | ||
| Massa | 3600 kg (Apenas para o corpo principal: difere dependendo da configuração.) | ||
| Cabeça de posicionamento | Cabeçaleve V2 de 16-nozzle | Velocidade máxima | 46200 cph (0,078 s/chip) |
| Precisão de posicionamento (Cpk≧1) | ±25 μm/chip quadrado | ||
| Dimensões do componente (mm) | Componente 0201*5*6/Componente 03015*5 Componente 0402 *5 a C 6 x L 6 x A 3 | ||
| Cabeçaleve de 8-nozzle | Velocidade máxima | 24000 cph(0,150 s/chip) | |
| Precisão de posicionamento (Cpk≧1) | ±25 μm/chip quadrado±40 μm/QFP 12 mm abaixo±25 μm/QFP 12 mm a 32 mm | ||
| Dimensões do componente (mm) | Componente 0402 *5 ~C 45 x L 45 ou C 100 x L 40 x A 12 | ||
| Cabeça de 4-nozzle | Velocidade máxima | 8.500 cph (0,424 s/ chip) 8000 cph (0,450 s/QFP) | |
| Precisão de posicionamento (Cpk≧1) | ±20 μm/QFP | ||
| Dimensões do componente (mm) | Chip 0603 ~ C 120 x L 90 ou C 150 x L 25 x A 30 | ||
| Alimentação de componentes | Enfitamento | Enfitamento:4/8/12/16/24/32/44/56 mmEnfitamento de 4, 8 mm:Máx. 136 | Enfitamento:4 ~56/72/88/104 mm |
| Vareta | Máx. 32 (alimentador de vareta única) | ||
| Note | *1 : Apenas para o corpo principal*2: 2265 mm de largura se os transportadores de extensão (300 mm) forem colocados em ambos os lados.*3: Dimensão D incluindo carrinho alimentador*4: Excluindo monitor, torre de sinal e tampa do ventilador de teto.*5: O componente 0201/03015/0402 exige um alimentador/nozzle específico.*6: A montagem do componente 0201 é opcional. (Sob condições especificadas pela Panasonic)* O tempo de posicionamento e os valores de precisão podem diferir ligeiramente dependendo das condições.* Consulte o livreto de especificações para obter detalhes. | ||
