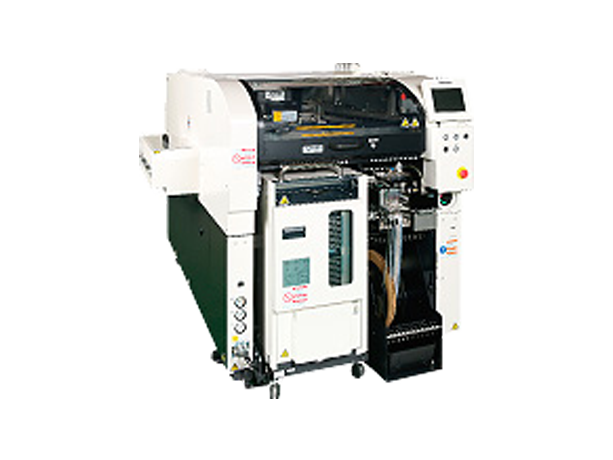

NPM-TT2 Production Modular NM-EJM1E
| ID do modelo | NPM-TT2 | |||
|---|---|---|---|---|
| PCB dimensões (mm) | Tamanho PC | Modo de single-lane | C 50 x L 50 ~ C 510 x L 590 | |
| Modo de dual-lane | C 50 x L 50 ~ C 510 x L 300 | |||
| Tamanho M | Modo de single-lane | C 50 x L 50 ~ C 510 x L 510 | ||
| Modo de dual-lane | C 50 x L 50 ~ C 510 x L 260 | |||
| Tempo de troca de PCB | Modo de single-lane | 4,0 s (sem nenhum componente montado no verso da placa de circuito impresso) | ||
| Modo de dual-lane | 0 s* *Sem 0s quando o tempo de ciclo é 4,0 s ou menos | |||
| Fonte elétrica | Trifásica CA 200, 220, 380, 400, 420, 480 V 2,5 kVA | |||
| Fonte pneumática | Mín.0,5 MPa, 200 L/min (A.N.R.) | |||
| Dimensões *1 (mm) | L 1.300*2 × P 2.798 *3 × A 1.444 *4 | |||
| Massa | 2.690 kg (Somente para o corpo principal: varia conforme a configuração). | |||
| Cabeça de montagem | Cabeça leve de 8 bicos (Por cabeça) | Velocidade de montagem | Tamanho PC | 18.000 cph (0,20 s/chip) |
| Tamanho M | 17.460 cph (0,21s/chip) | |||
| Precisão de montagem (Cpk≧1) | ± 40 µm/chip ± 30 µm/QFP 12 mm a 32 mm ± 50 µm/QFP 12 mm abaixo | |||
| Componente dimensões (mm) | Chip 0402 *6 a C 32 x L 32 x A 12 | |||
| Cabeça de 3 bicos V2*5 (Por cabeça) | Velocidade de montagem | Tamanho PC | 7.200 cph (0,50 s/chip) 5.900 cph (0,61 s/QFP) | |
| Tamanho M | 6.984 cph (0,52 s/chip) 5.723 cph (0,63 s/QFP) | |||
| Precisão de montagem (Cpk≧1) | ±40 μm/chip ±30 μm/QFP | |||
| Componente dimensões (mm) | Chip 0603 a C 150 x L 25 (diagonal 152) x A 30 | |||
| Alimentação de componente | Enfitamento | Enfitamento: 4 a 56 / 72 mm Enfitamento: 4 a 56 / 72 / 88 / 104 mm Especificações para alimentadores de bandeja frontal/traseira: Máx. 52 Especificações para carrinhos de alimentação dianteiros/traseiros: Máx.120 (Enfitamento :4, 8 mm) | ||
| Vareta | Especificações para alimentadores de bandeja frontal/traseira: Máx. 12 (Alimentador de vareta simples) Especificações para carrinhos de alimentação dianteiros/traseiros: Máx. 28 (Alimentador de vareta simples) | |||
| Bandeja | Máx. 40 (Unidade de fornecimento frontal: Máx. 20 + Unidade de fornecimento traseira: Máx. 20) | |||
| Note | *1 : Somente para o corpo principal *2 : 1.820 mm de largura se os transportadores de extensão (260 mm) forem colocados em ambos os lados *3 : As dimensões mostradas são especificações para alimentadores da bandeja frontal/traseira. Dimensões das especificações para carrinhos alimentadores dianteiros/ traseiros: 2.893 mm *4 : Excluindo monitor, torre de sinal e tampa do ventilador de teto. *5 : A cabeça de 3 bicos V2 não pode ser instalada no NPM-D3 *6 : O chip 0402 exige um bico/alimentador específico. *O tempo de montagem, o tempo de inspeção e os valores de precisão podem diferir um pouco dependendo das condições. *Consulte o livreto de especificações para obter detalhes. | |||
