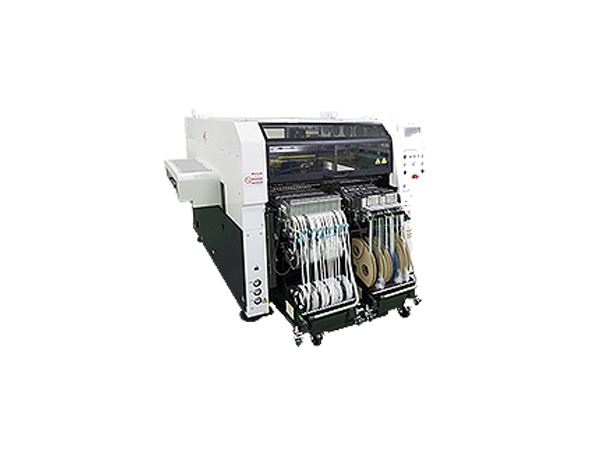

NPM-WX,WXS Modular Placement Machine NM-EJM9D, NM-EJM2E
| ID do modelo | NPM-WX | NPM-WXS | |
|---|---|---|---|
| No. do modelo | NM-EJM9D | NM-EJM2E | |
| Dimensõesde PCB(mm) | Modo Single-lane | Montagem em lote: C 50 × L 50 ~ C 750 × L 610Montagem em 2 posições : C 50 × L 50 ~ C 350 × L 610 | |
| Modo Dual-lane | Transferência dupla (lote): C 50 × L 50 ~ C 750 × L 300Transferência dupla (2 posições) : C 50 × L 50 ~ C 350 × L 300Transferência única (lote): C 50 × L 50 ~ C 750 × L 590Transferência única (2 posições) : C 50 × L 50 ~ C 350 × L 590 | ||
| Fonte elétrica | Trifásico CA 200, 220, 380, 400, 420, 480 V 3,0 kVA | Trifásico CA 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Fonte pneumática *1 | Mín.0,5 MPa、200 L/min (A.N.R.) | ||
| Dimensões (mm) | L 1410 *2 × P 2570 *3 × A 1444 *4 | ||
| Massa | 2740 kg(Apenas para o corpo principal : difere dependendo da configuração.) | 2660kg(Apenas para o corpo principal : difere dependendo da configuração.) | |
| Cabeça de montagem | 1 cabeça em cada lado (lado da frente, lado traseiro) | 1 cabeça (a cabeça do lado traseiro é opcional) | |
| Alimentação decomponentes | Enfitamento | Enfitamento: 4 ~ 56/72/88/104 mmEspecificações do carrinho do alimentador frontal traseiro de 17 slots: Máx. 136 tipos de produtos (enfitamento de 4, 8 mm) | |
| Vareta | Especificações do carrinho do alimentador frontal traseiro de 17 slots: Máx. 32 tipos de produtos (alimentador de vareta única)Especificações do carrinho do alimentador frontal traseiro de 17 slots: Máx. 32 tipos de produtos *5 (alimentador de bastão único) | ||
| Bandeja | Especificações da bandeja de um lado: Máx.24, especificações da bandeja frontal-traseira: Max.48 | ||
| Cabeça de montagem | Cabeçaleve V2 de 16-nozzle(Por cabeça) | Velocidade máxima | 43000 cph(0,084 s/chip) |
| Precisão de montagem (Cpk≧1) | ±25 μm/chip | ||
| Dimensões do componente (mm) | 0201 chip *6*7/03015 chip *60402 chip *6 ~ C 6 × L 6 × A 3 | ||
| Cabeçaleve de 8-nozzle(Por cabeça) | Velocidade máxima | 23000 cph (0,155 s/chip) | |
| Precisão de montagem (Cpk≧1) | ±25 μm/chip±40 μm/QFP 12 mm abaixo ±25 μm/QFP □12 mm ~ 32 mm | ||
| Dimensões do componente (mm) | 0402 chip *6 ~ C 45 × L 45 × A 12 ou C 100 × L 40 × A 12 | ||
| Cabeça de 4-nozzle(Por cabeça) | Velocidade máxima | 8400 cph (0,429 s/chip)7800 cph (0,462 s/QFP bandeja)7100 cph (0,507 s/QFP bandeja) *8 | |
| Precisão de montagem (Cpk≧1) | ±20 μm/QFP | ||
| Dimensões do componente(mm) | 0603 chip ~ C 120 × L 90 × A 40 ou LC 150 × L 25 × A 40 | ||
| Cabeça de 3-nozzle V2 (Por cabeça) | Velocidade máxima | 9400 cph (0,383 s/chip)7300 cph (0,493 s/QFP bandeja)6350 cph (0,567 s/QFP bandeja) *9 | |
| Precisão de montagem (Cpk≧1) | ±20 μm/QFP | ||
| Dimensões do componente (mm) | 0603 chip ~ C 120 × L 90 × A 40 ou LC 150 × L 25 × A 40 | ||
| Note | *1 : Apenas para o corpo principal*2 : 2010 mm de largura se os transportadores de extensão (300 mm) forem colocados em ambos os lados.*3 : Dimensão D incluindo carrinho alimentador*4 : Excluindo monitor, torre de sinal e tampa do ventilador de teto.*5 : Os alimentadores de vareta não podem ser usados no carrinho do alimentador do lado traseiro da NPM-WXS.*6 : O componente 0201/03015/0402 exige um alimentador/nozzle específico.*7 : A montagem do componente 0201 é opcional. (Sob condições especificadas pela Panasonic)*8 : Para qualquer QFP 20 mm ou menor*9 : Para qualquer QFP 28 mm ou menor* O tempo de montagem e os valores de precisão podem diferir ligeiramente dependendo das condições.* Consulte o livreto de especificações para obter detalhes. | ||
