Gノズル噴霧ユニット

AE-GSUG011

商品仕様

製品品番	AE-GSUG011
ミストノズル方式	2流体ノズル（空気／水）
製品寸法	Φ127㎜ x 高さ198mm
製品重量	304g
1噴霧ユニット当たりの噴霧ノズル数	1 ~ 4
1電磁弁ユニット当たりの噴霧ユニット数	2 ~ 14
定格噴霧量（空気圧＝0.34Mpa）	120mL/min (30mL/min ※ノズル1個あたりの数値）
使用空気圧力	0.34MPa/ユニット
使用水圧力	0.42MPa/ユニット
空気消費量	67Nℓ/ユニット
平均粒子径	約7.5㎛以下（ザウター平均値）
噴霧角度	50°
水配管逆止弁クラッキング圧	50kPa
使用流体	RO水または純水
設置要件	一番高い配管とノズルの高低差：0.5m ~ 2m以内
	電磁弁ユニットから最後の噴霧ユニットまで：最大50m
	噴霧ユニットから設備まで水平に4m、垂直に1.3m以上離すこと
	設置環境温度範囲：5℃～35℃
	設置環境相対湿度範囲：20％RH～90％RH（結露なきこと）
供給条件	水圧：0.6MPa~0.8MPa（給水圧に満たない場合はブースターポンプにて昇圧）
供給条件	空気圧：0.36Pa~0.6MPa

製品品番	AE-GSUG011
ミストノズル方式	2流体ノズル（空気／水）
製品寸法	Φ127㎜ x 高さ198mm
製品重量	304g
1噴霧ユニット当たりの噴霧ノズル数	1 ~ 4
1電磁弁ユニット当たりの噴霧ユニット数	2 ~ 14
定格噴霧量（空気圧＝0.34Mpa）	120mL/min (30mL/min ※ノズル1個あたりの数値）
使用空気圧力	0.34MPa/ユニット
使用水圧力	0.42MPa/ユニット
空気消費量	67Nℓ/ユニット
平均粒子径	約7.5㎛以下（ザウター平均値）
噴霧角度	50°
水配管逆止弁クラッキング圧	50kPa
使用流体	RO水または純水
設置要件	一番高い配管とノズルの高低差：0.5m ~ 2m以内
	電磁弁ユニットから最後の噴霧ユニットまで：最大50m
	噴霧ユニットから設備まで水平に4m、垂直に1.3m以上離すこと
	設置環境温度範囲：5℃～35℃
	設置環境相対湿度範囲：20％RH～90％RH（結露なきこと）
供給条件	水圧：0.6MPa~0.8MPa（給水圧に満たない場合はブースターポンプにて昇圧）
供給条件	空気圧：0.36Pa~0.6MPa

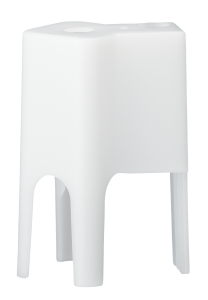

設置箇所に応じて取り付けキットを用意しております。噴霧ユニットと取り付けキットはワンタッチカプラで簡単に脱着可能、メンテナンスが容易です。

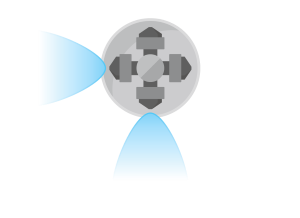

オプションの封止キャップおよび適合固定オリフィスで噴霧ノズル数を変えられます。

設置箇所に応じて取り付けキットを用意しております。噴霧ユニットと取り付けキットはワンタッチカプラで簡単に脱着可能、メンテナンスが容易です。

オプションの封止キャップおよび適合固定オリフィスで噴霧ノズル数を変えられます。
