図面レビューソリューション
「Bluebeam Revu(ブルービーム レビュー)

お問い合わせ受付窓口 お問い合わせ受付窓口

図面作成後のレビュー・積算・施工監理業務を改善するWindowsソフトウェア

「Bluebeam Revu」は、米国の建設・設計・エンジニアリング業界では標準の業務ツールとして認知されており、全世界で130万ユーザー※1にご利用いただいているソフトウェアです。設計・施工業に特化した充実の専門機能で、「図面作成後の確認」、「進捗管理」、「施工監理」など、図面を使うさまざまな業界・業種で活躍します。また、Windowsべースなのでお客様の用途や環境に合わせて、さまざまな端末と組み合わせてご利用できます。

当社では、「導入サポート」や「ツールの使い方」をはじめ、「タブレット端末の提案」まで、お客様のご要望に合わせて幅広くご対応します。

※1 Bluebeam Software社調べ

導入検討に、Bluebeam Revuを無料でお試しいただけます。

画面レビュー
積算
施工監理
印刷コスト
設計者と施工者間による図面確認や進捗管理を劇的に改善! 設計者と施工者間による図面確認や進捗管理を劇的に改善!

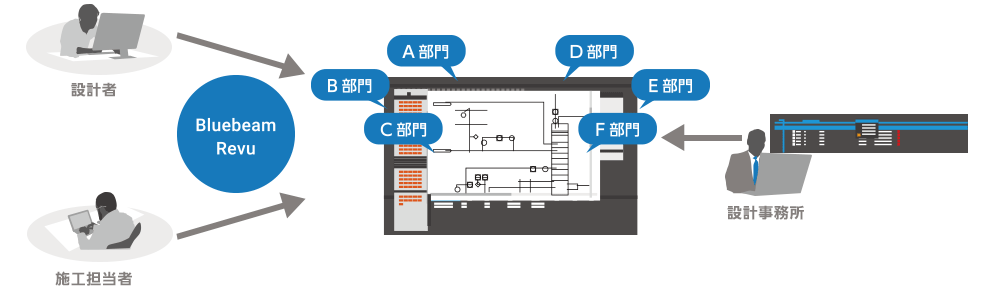

図面レビューソリューションのご利用イメージ

動画で見る「Bluebeam Revu」

PDF図面レビューで変えるワークスタイル

測定と見積

提出物

RFI

コラボレーション

3D PDF

「Bluebeam Revu」が選ばれる6つの理由!

1. PDFエンジンを搭載し、さまざまなCADデータからPDFファイルを簡単作成!

2. 検図・施工積算など、図面業務に特化した専門機能を多数搭載!

3. 図面に校正記号やメモを書き込めて、変更点の進捗管理で対応漏れを防止!

4. 遠隔地の端末と接続して、高精細な図面をリアルタイムに共有!

5. Windows対応なので、設計者と施工者間、オフィスと現場間、PCとタブレット間などで手軽に利用可能!

6. システム導入のサポート・使い方、最適なタブレット端末の導入まで幅広くご提案!

※ 本ソリューションは、Bluebeam Software社の「Bluebeam Revu」、「Bluebeam Studio」を用いて、パナソニック ソリューションテクノロジー株式会社が提供する図面レビューソリューションです。

まずは30日間、無料お試し版をお気軽にご利用ください!

主な機能

■ 図面レビューソフト「Bluebeam Revu」

「Bluebeam Revu(ブルービーム レビュー)」は、多岐にわたるCADデータやOfficeデータをPDF変換し、図面作成後の確認業務を効率化する図面レビューソフトです。
検図や施工積算などの図面確認業務に特化した機能として、たとえば、「マークアップによる進捗管理」、「修正前後の図面比較」、「重ね図」、「面積・体積の測定」、「部材数の測定」など、多彩な専門機能を搭載しています。PowerPointの操作に慣れた方であれば、簡単な操作性でご利用できます。

CADデータ/OfficeデータのPDF変換イメージ

マークアップと進捗管理

マークアップと進捗管理の画面

PDFファイルの図面上に、写真、囲みマーク、手書き、スタンプなどを書き込めるマークアップ機能があります。
入力した指摘事項に対して、その後の作業状況や検討内容の経過を追跡できる進捗管理機能で、対応漏れを確実に防止します。

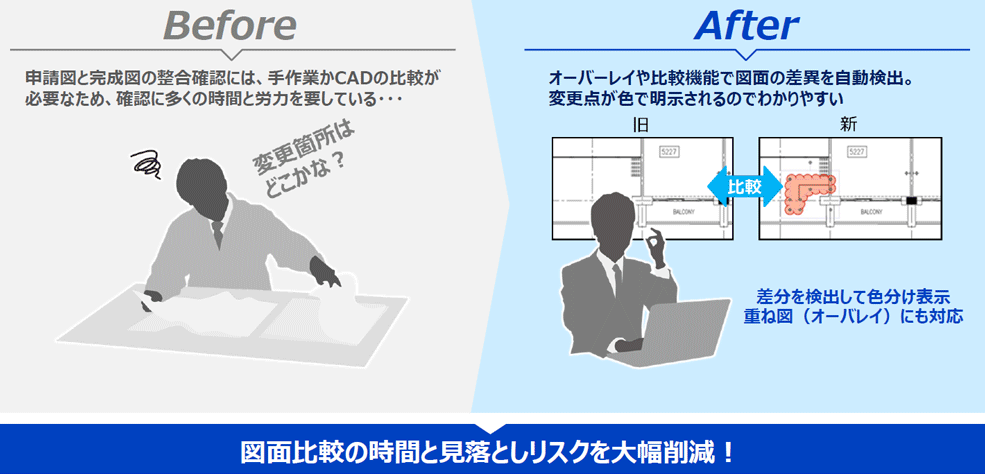

図面比較・重ね図

図面比較

日々更新される図面の変更点を検出する比較機能があります。
比較機能ではテキストだけでなく、写真や図面に対しても差分検出が可能です。また、複数図面を重ね合わせて変更点を表示する重ね図機能にも対応しています。

3D PDFに対応

3D PDFへのマークアップ入力

「Bluebeam Revu」では、2D/3DのCADデータをPDF変換できます。
従来、3DのCADデータを表示するには高性能な端末が必要であったが、「Bluebeam Revu」を利用することで安価な端末でも3Dイメージの確認やマークアップ入力が可能になります。

面積・体積の測定 / 部材数の集計

面積・体積測定

湾曲を含む複雑な形状の面積や体積を測定できます。
さらに、鉄柱などの箇所を測定結果から除算するカットアウト機能で、より正確な面積・体積の見積もりが可能です。
また、図面解析による部材数の集計機能も実装しています。

赤黄チェックに対応

2016年から国土交通省で義務化された「赤黄チェック※2」に対応しました。
「Bluebeam Revu」では、「確認済みマークを黄色」、「修正内容を赤文字」、「修正確認済みマークを青色」で連続入力できるため、大量のチェック作業を効率良く行えます。また、チェック内容は自動的に履歴管理され、作業の証拠書類としても活用できます。

紙による赤黄チェック

紙による赤黄チェック
  • 履歴が残らない・・・
  • 報告書などへの転用が手間・・・
  • 紙のままだと保管場所が必要、検索も大変・・・
  • 電子データにするためにはスキャンの手間がかかる・・・

Bluebeam Revuによる赤黄チェック

Bluebeam Revuによる赤黄チェック
  • 赤黄チェックが手書き同様に簡単!
  • 作業内容が履歴欄にリスト化!
  • 作業内容を取り出し、報告書などへの転用が容易!
  • 電子データ化で保管場所を削減可能、検索も容易!

※2 赤黄チェックとは、設計図・設計計算書・数量計算書などを相互確認するうえで、誤り箇所を赤字で修正するだけでなく、正しい箇所にも黄色のマーカーでチェックを入れるなどして確認結果をわかりやすく示し、照査済みを「見える化」する手法です。

コンテンツ・文書管理システム「CrossLead」連携プラグインを提供

「CrossLead」プラグインの連携イメージ

連携プラグインを活用することにより、「CrossLead」で管理している図面や文書に対し、「Bluebeam Revu」で編集作業を行うことができます。編集後、「Bluebeam Revu」で保存すると「CrossLead」側にデータが転送されて自動的に格納されます。

※ 「CrossLead」は、パナソニック ソリューションテクノロジー株式会社が販売するコンテンツ・文書管理システムです。
図面や文書だけでなく写真・動画など、社内や現場で発生するさまざまな情報をPCやタブレットから管理・共有でき、次のような課題に対応できます。

  • CADやWord、Excelなど、さまざまな情報を一元管理したい
  • 図面の貸し出しや現場との連携など、履歴を残しておきたい
  • 問い合わせが来た場合など、必要な図面をすぐに取り出したい
  • ワークフローを活用して、関係者に確認済みの最新データを保管したい

■ 遠隔図面共有ソフト「Bluebeam Studio」

「Bluebeam Studio(ブルービーム ステューディオ)」は、図面データを遠隔地間で共有するサーバーソフトです。
クラウドやサーバーを介してリアルタイムに図面を共有でき、高精細なデータも帯域に依存することなく、図面のページめくりやズームも低遅延で表示できます。また、遠隔地のメンバー間で図面上を相互に書き込めるため、作業状況の意識合わせを円滑に行えます。

遠隔図面共有ソフト「Bluebeam Studio」の利用シーン

※ 遠隔共有を行う端末には、「Bluebeam Revu」の導入が必要です。

■ 無償ビューアー「Bluebeam Vu」

「Bluebeam Revu」で作成したマークアップを確認できるPDF無償ビューアー「Bluebeam Vu(ブルービーム ビュー)」が提供されています。「Bluebeam Studio」への参加機能のほか、PDFファイルの16分割表示機能など、画面を扱うための機能が豊富です。

Bluebeam Software社のWebサイトより無償でダウンロードできます。
※ 「Bluebeam Vu」には、当社からのサポート提供はございません。

Bluebeam Vu イメージ図

まずは30日間、無料お試し版をお気軽にご利用ください!

導入事例

Chiyoda International Corporation
(千代田化工建設株式会社 米国法人)様

Chiyoda International Corporation様

1,500のLNGプラント図面レビュー  コメントを漏らさず追跡
専門知識が無ければ操作できないAutoCADと違って、『Bluebeam Revu』ならエンジニアが直接ドラフトを作ることができます。

株式会社大林組様

株式会社大林組様

使いやすさと多機能による効率性向上を追求した図面レビューソフト
海外勤務で出会った「Bluebeam Revu」を帰国後も活用。操作性や利便性は同僚からの評価も高く、部署を超えて社内で普及しつつあります。

アズビル株式会社様

アズビル株式会社様

活用状況
変更箇所の確認作業の負荷軽減、紙資料削減のために導入。ファイル間の差異が視覚的に表示されるだけでなく、マークアップされた内容が時系列でリスト表示できるため、情報量が増えても、ピンポイントで修正箇所を探せるようになりました。また、PDF作成の操作性も良いことから、図面データへ直接メモを書くことが増え、検図チェックの紙資料も大幅に削減しています。

鹿島建設株式会社様

鹿島建設株式会社様

活用状況
概算資料作成や計算書作成のための面積計測、図面のチェックバック、重ね図機能による建築図面の変更点の洗い出しなど、設備設計業務全般で利用。豊富なマークアップ機能により、他の描画ソフトを使わずに設備系統図の作成が可能になったほか、瞬時に面積や距離の測定が可能になり、設備設計者の作業の効率化と一元化を実現できました。


株式会社九電工様

株式会社九電工様

活用状況
建設業界全体に人手不足が広がる中、設計積算業務に携わる従業員の負担を軽減するために導入。図面比較業務の所要時間は約50分の1に短縮され、より多くの案件に携われるようになりました。今後は、多拠点間のやり取りにも活用を目指しています。

株式会社カシワバラ・コーポレーション様

株式会社カシワバラ・コーポレーション様

活用状況
マンションの劣化調査図作成にあたり、手書きの不便さを解消するために導入しました。オフィスに戻ってからの関連作業は、約半分に削減。図面のない物件では、写真とメモを紐付けて記録する使い方も。対応するタブレット端末の軽量化など、今後の改良にも期待を寄せます。

日鉄興和不動産株式会社様


日鉄興和不動産株式会社様

活用状況
ビル建設に携わる事業開発本部と、年間1,000戸以上の分譲住宅を扱う住宅事業本部にて、PDFベースの書類管理を徹底して業務革新。移転に伴いフリーアドレスを導入したオフィスでは、図面業務の大半をデジタル化し、紙資料を約80%削減しました。



パナソニック株式会社 ライフソリューションズ社
マーケティング本部 近畿電材営業部

パナソニック株式会社 ライフソリューションズ社

活用状況
施設や建物へ設置するパッケージエアコンを機種選定し、提案する際に活用。部屋の床面積、配管の長さや天井高の計測の自動化が熱負荷計算に役立っています。そのほかにも、機種を図面記号として登録できる機能により、エアコンをプロット(図面上に配置)する作業時間を50%以上削減しました。また、1日の見積処理件数も増え、提案資料の見栄えも良くなっています。

パナソニック株式会社 アプライアンス社
スマートエネルギーシステム事業部

パナソニック株式会社 アプライアンス社

活用状況
公共性・信頼性が求められる製品のソフトウエア開発部門にて、1,000ページにわたる設計資料や納入仕様書の改訂前後の比較に活用。紙資料の削減のほか、変更箇所の差分の自動抽出、一覧表の自動生成機能により、変更確認の作業時間は約半減し、確認モレによるミスも低減しました。



パナソニック株式会社 アプライアンス社
空調冷熱ソリューションズ事業部

パナソニック株式会社 アプライアンス社

活用状況
業務用空調機(パッケージエアコン)を、お客様からいただいたビルや施設などの図面上で、機種の選定、提案を行う際に活用。室内の長さや面積の測定、設置場所や配管の長さの検討が簡単にできるほか、機器をToolChestという部品集へ登録すると、PDF図面上に貼り付けられるなど、優れた操作性により、紙図面での作業と比較して4割の工数を削減できました。
※ 頻繁に使用するマークアップを使いやすく、再利用しやすいように保存、整理することで、ドキュメントのマークアップを効率化させる機能。

日揮株式会社様
日揮株式会社様

パナソニック株式会社 コネクティッドソリューションズ社
パナソニック株式会社
コネクティッドソリューションズ社

NTT都市開発株式会社様

■ その他の導入事例

お客様の業種 活用内容
総合建設業様 図面レビュー、図面チェック、施工管理
建築設計事務所様 図面レビュー、重ね合わせ
エンジニアリング会社様 図面レビュー、図面チェック
  • 階層化された配管チェック図面を重ね合わせ機能で全体を俯瞰しながら確認
  • Bluebeam Studioを用いて、海外の施主とのレビュー
総合建設業様 建築図面、製造図面などの図面審査への朱書き
設備管理会社様 マンション、商業施設の点検業務

■ 導入効果例

紙図面での業務と比べ、印刷コストを削減するだけでなく、図面レビューや積算など、図面を活用する業務の効率化を実現しています。

課題 Before After
印刷コスト レビューへの参加者が各自印刷を行っていたため、A3で1,000枚を超えるなど、印刷コストが膨大となっていた・・・ マスターを一部のみとし、個人での印刷を不要にすることで、約80%の印刷コスト削減に成功した
レビュー漏れ 紙を見比べて修正確認を行うため、多大な手間がかかるだけでなく、指摘事項の確認漏れが発生していた・・・ 図面と指摘事項を一元管理し、比較ツールで差分を一目で把握できるため、プロジェクト管理工数を約60%削減した
積算工数の増大 手作業により面積・体積の測定を行うことで、工数の増大と測定ミスが発生していた・・・ 複雑な形状の面積や体積が簡単な操作で測定可能なため、約70%の積算工期短縮を実現できた
監理が煩雑 確認写真と図面の管理がバラバラのため、紐付けが煩雑であった・・・ 図面・コメント・写真を一元管理することで、大幅な監理の効率化を行った

まずは30日間、無料お試し版をお気軽にご利用ください!

活用シーン

建築物の図面審査イメージ図

建築物の図面審査

紙図面に出力することなく審査業務が行え、指摘事項のレポートも自動作成できるため、指摘漏れや審査時間を削減できます。

設計書・仕様書・図面の比較イメージ図

設計書や図面の改訂比較

PDFの設計書・仕様書・図面に対して、改訂前後の比較(強調表示)やマークアップ(蛍光ペン)で確実なレビューを実現します。

図面上の部材検索イメージ図

部材の検索・個数カウント

図面上の文字列検索だけでなく、記号や部材を指定して画像検索・個数カウントも行えるため、検図作業を大幅に短縮できます。

ドラフト図面の作成イメージ図

ドラフト図面を簡単作成

ToolChestという部品集を利用することで、ドラフトレベルの図面をドラッグ&ドロップで簡単に作成できます。

遠隔地との図面レビューイメージ図

遠隔地との図面レビュー

「Bluebeam Studioクラウドサービス」に図面PDFをアップロードして、遠隔地の関係者と共同レビューを行えます。

図面測定のイメージ図

居室面積・配管の長さを測定

PDF図面上で、長さ・外周・面積・体積・側面積などを簡単に測定できるため、紙図面での煩雑な計算が不要になります。

塗装材料の見積りイメージ図

塗装材料の見積り

単位面積あたりの単価を設定できるため、床面積・側面積などの測定から塗装材料の積算や見積書作成を効率化できます。

電気配線の見積りイメージ図

電気配線の見積り

スケールの情報から配線長を測定でき、単位長あたりの単価を設定することで、配線工事の積算や見積書作成を効率化できます。

活用シーンの詳しい資料(無料)をご希望の方は、お問い合わせください!

入力フォームの【お問い合わせ内容】の欄に、“活用シーンの資料希望”とご入力ください。担当者よりご連絡いたします。

動作環境

対応OS

  • Microsoft Windows 7 SP1 (32bit版 / 64bit版)
  • Microsoft Windows 8.1 Update (32bit版 / 64bit版)
  • Microsoft Windows 10 (32bit版 / 64bit版)

※ Embedded版や、シンクライアントソフト化環境での動作は保証されません。
※ Microsoftリモートデスクトップ / RemoteAppやCitrix、XenApp等の仮想化環境での動作は保証されません。
※ マイクロソフト社のサポート終了の方針に伴い、Windows 7のサポートは2019年12月末をもって終了させていただきます。
※ 詳しくは、以下をご覧ください。

CPU

1.0GHz以上のプロセッサー

※ 大量のPDFファイルやOCR機能などを使用する際には、より高速なプロセッサー、より大容量のRAMが必要になります。
※ 詳しくは、以下をご覧ください。

メモリー

  • 4GB以上のRAM (32bit版)
  • 8GB以上のRAM (64bit版)

ハードディスク

4GB以上の空き容量のあるハードディスクまたはSSD

ディスプレイ

1,024x768以上の画面解像度をサポートするディスプレイ
