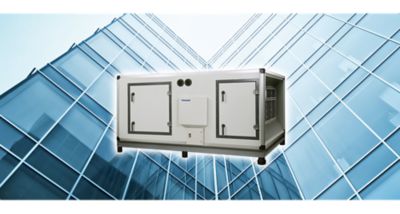

室內機-空調箱

AHU·空間換氣新方案

● 單台最大能力80馬力
● AC感應馬達
● 免設置冷卻水塔
● 管路簡潔易安裝
● 免主機房設置
● VRF運轉低噪音

* 圖片外觀僅供參考, 請以實物為主。

拉近
拉遠
關閉

功能

AHU特點與系統介紹

AHU特點介紹

● AHU空調基本上是一台風管型室內機,透過Panasonic獨家AHU控制器,連結Panasonic VRF系統。
● 外型可分為臥式及立式冷氣,單台最大能力80馬力。
● 因體積較大,一般安裝在機房內,機體設有維修門,空間大,使維修更方便。
● 風車一般採用AC感應馬達,可經由變更皮帶輪來調整設計靜壓風量,以對應各種風管長度。

Panasonic獨特nanoe™ X 技術

AHU系統介紹

從AHU套件到操作控制器的佈線長達500公尺(在一台的情況下)

Panasonic獨特nanoe™ X 技術

VRF AHU系統與冰水機比較優勢

VRF AHU系統與冰水機比較優勢

● 免設置冷卻水塔 ● 管路簡潔易安裝 ● 免主機機房設置
● VRF運轉低噪音 ● 更省能源,用電僅冰水機50%~65%
● 省保養,VRF保養簡單,冰水機保養複雜(幫浦、閥件、管路)

AHU配置與規格

可調式冷媒管路設計

PAU/AHU和室外機之間的高度差異:
● 50M(室外機在上),40M(室外機在下)
● 配管最大實際長度200M

Panasonic獨特nanoe™ X 技術

空調箱系統組成

A.AHU控制器(含有控制電路板)
B.AHU室內機
C.VRF室外機
D.氣體管路
E.液體管路
F.電子膨脹閥
G.氣體管路的感溫器
H.液體管路的感溫器
I.吹出空氣的感溫器
J.吸入空氣的感溫器
K.操作控制器(可選購)

Panasonic獨特nanoe™ X 技術

AHU客製化規格

● 製冷能力:~80馬力 (224kW) Max.
● 風量:~40,000 CMH Max.
● 機外靜壓:~500 Pa Max
● 客製對應:選購品予冷型、回風箱、加濕型、IAQ搭載 ( IAQ例:高密度濾網、除菌裝置)
● AHU控制器:同VRF室內機控制器 (僅ON/OFF及溫度設定)

Panasonic獨特nanoe™ X 技術

AHU KIT控制器

可經由信號轉換器、網路配接管等,
連接到電腦搭配控制軟體做遠端集控[選購]

Panasonic獨特nanoe™ X 技術

AHU運轉示意圖

AHU運轉示意圖

規格

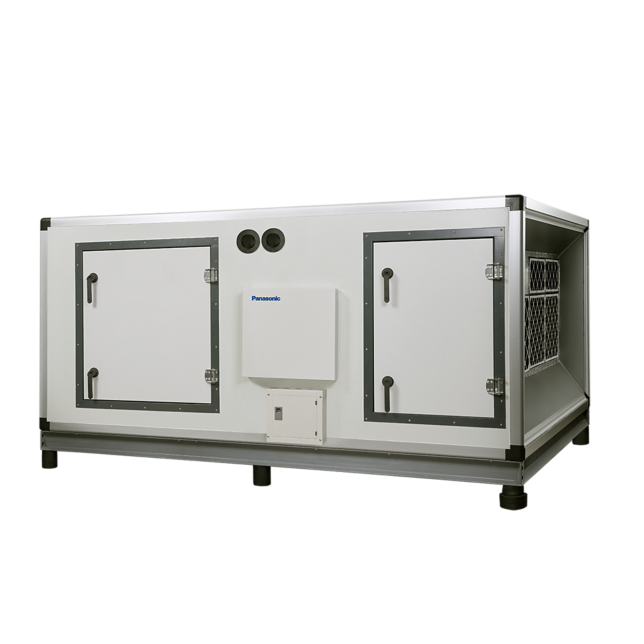

室內機-空調箱商品圖

單台最大能力80馬力

AC感應馬達

免設置冷卻水塔

管路簡潔易安裝

免主機房設置

*詳細規格請見本頁最下方「更多服務」的型錄下載
