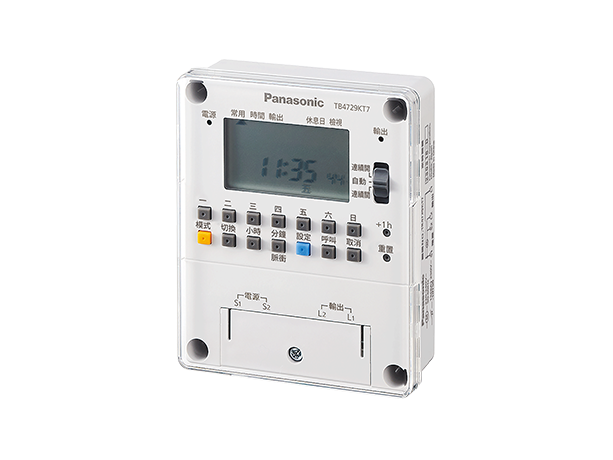

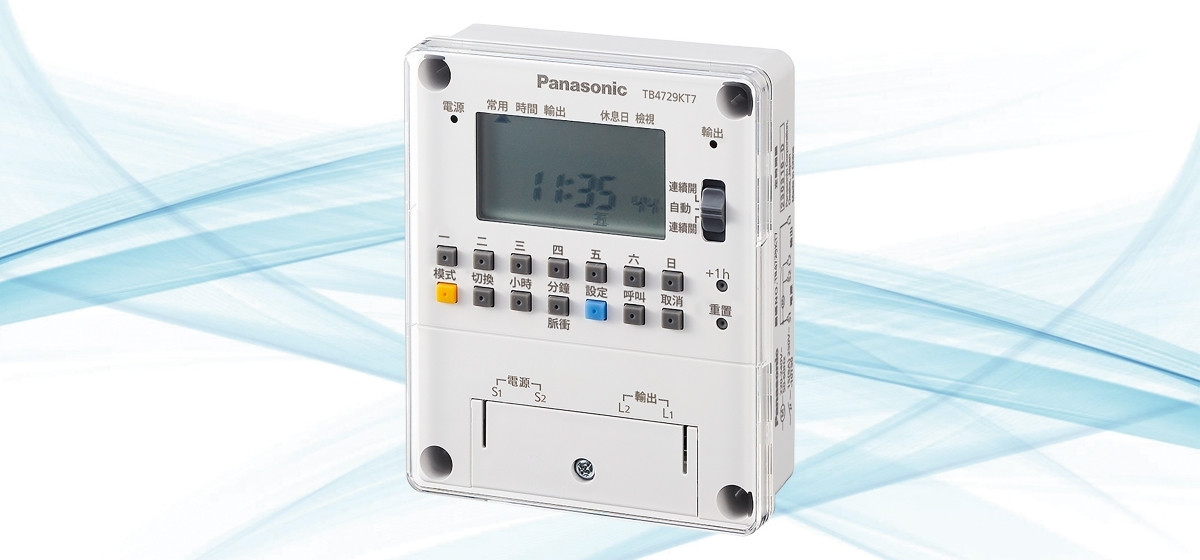

一週型電子式定時開關
可從三種模式中選擇其中之一以控制設備
• 一機三用(可選擇計時器模式、間隔計時器模式、脈衝模式)
• 5年停電補償功能
• 不接電狀態下也能進行時間設定
• 脈衝模式有30組設定
• 每日獨立按鈕，滿足多場景需求
* 圖片外觀僅供參考，請以實物為主。
功能
商品特色：一週型可選擇以下三種輸出方式

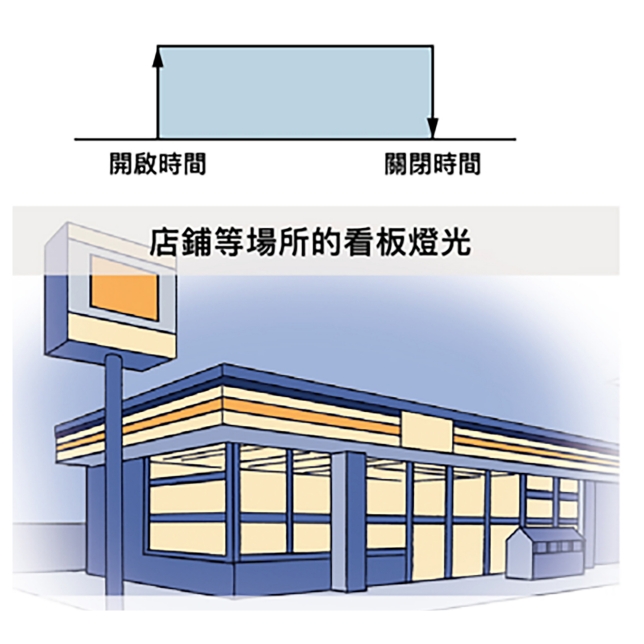

計時器模式
在指定的時間開啟及關閉
例如：店舖等場所的看板燈光
僅在夜間開啟，避免電力浪費

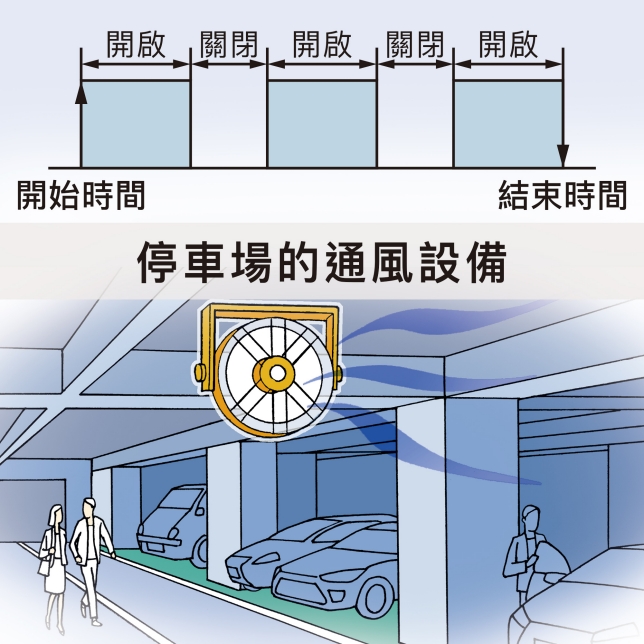

間隔計時器模式
在設定的時間範圍(開始至結束時間)內，反覆執行設定的開關動作
例如：停車場的通風設備
設定換氣開關週期，提升換氣效率，節能又省電

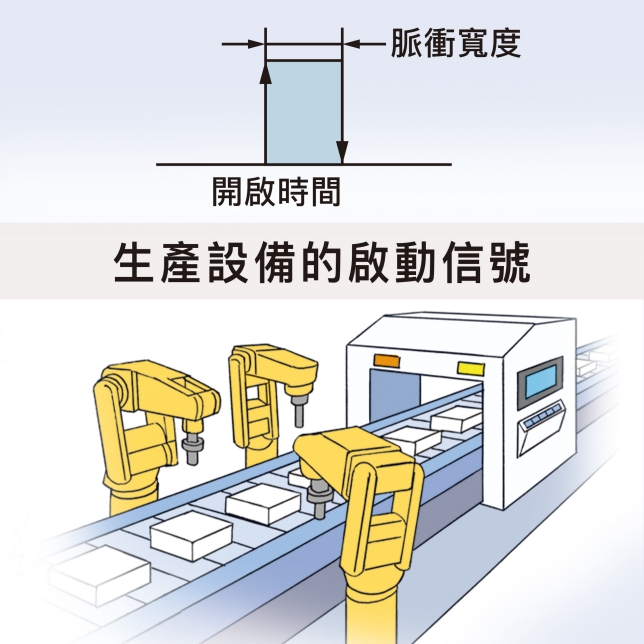

脈衝模式
最小可設定1秒
在指定的時間啟動，並在設定的時間(脈衝寬度)後關閉
例如：生產設備的啟動信號
透過脈衝輸出，無需構建額外的迴路即可控制生產設備的啟動和停止

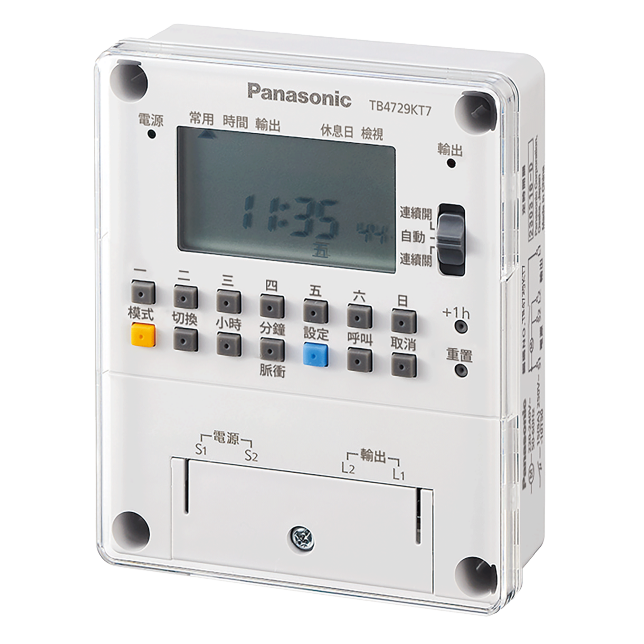

規格
一機三用
5年停電補償功能
脈衝模式有30組設定
每日獨立按鈕，滿足多場景需求
運行週期
-
一週型
驅動方式
-
電子式
輸出模式
-
計時器模式/間隔計時器模式/脈衝模式*⁷
額定電壓(允許電壓變動範圍)
-
AC 110~240 V (AC 100~264 V)
額定頻率
-
50/60 Hz
總額定消耗電功率
-
AC 110 V 1W / AC 220 V 2W
電源與輸出顯示方式
-
電源顯示：綠色LED顯示 / 輸出顯示：紅色LED顯示
停電補償*¹
-
20℃ 5年 (內建鋰電池)
設定
-
ON/OFF 最小間隔*²
-
計時器
-
1分鐘
-
-
間隔計時器
-
1分鐘
-
-
脈衝
-
1秒鐘 (脈衝寬度：1~99秒鐘)
-
-
-
設定單位*³
-
1分鐘
-
-
ON/OFF 運行次數
-
計時器
-
30次運行(可設定數量：15組)*⁸
-
-
間隔計時器
-
8組可設定
-
-
脈衝
-
30次脈衝(可設定數量：30組)
-
-
輸出
-
接點構造
-
單極單投
-
-

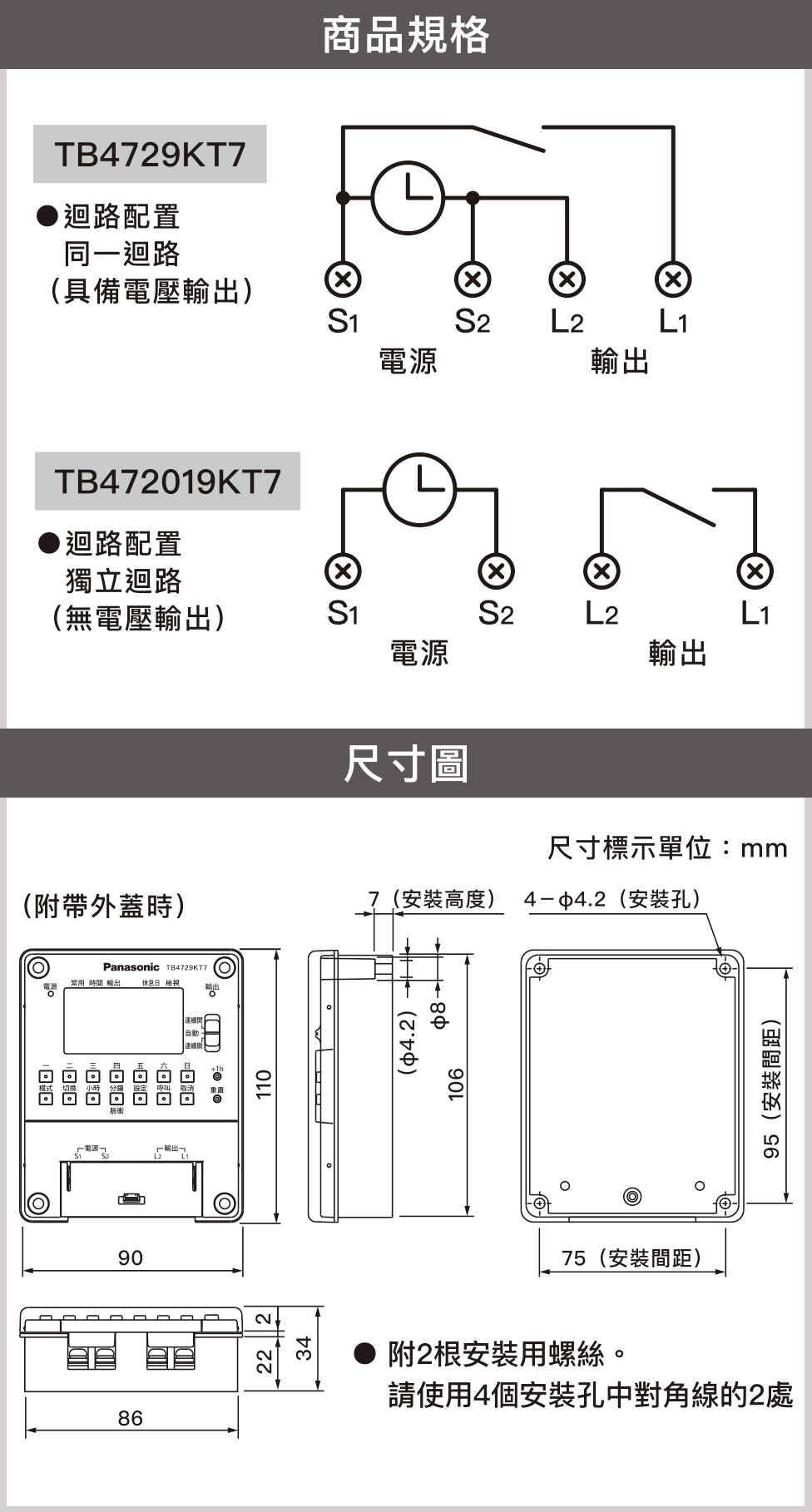

迴路構造*⁴
-
TB4729KT7：同一迴路 (有電壓接點輸出)
TB472019KT7：獨立迴路 (無電壓接點輸出)
-
-
手動ON/OFF
-
帶有【連續開 - 自動 - 連續開】三段切換的開關
-
-
負載容量
-
電阻負載
-
AC 250 V 15A
-
-
白熾燈負載
-
AC 220 V 3A
-
-
傳導型負載(cosθ=0.7以上)
-
AC 250 V 10A
-
-
馬達負載(cosθ=0.7)*⁵
-
AC 110 V 400W
AC 220 V 750W
-
-
LED*⁶
LED負載
未滿10W-
9座
-
-
LED*⁶
LED負載
10W以上-
200W
-
-
LED*⁶
LED燈泡-
5座
-
-
最小適用負載
-
DC 5 V 10 mA
-
-
附加功能
-
檢視功能
-
有 (可在短時間內根據實際設定進行操作確認)
-
-
不接電設定功能
-
有 (即使停電也可顯示液晶畫面，並在安裝前設定程式)
-
-
夏令時間功能
-
有 (可一鍵將當前時間提前1小時)
-
休息日設定功能
-
有 (可選擇未來一週內的休息日進行設定)
關於壽命
-
在正常的環境中，平均壽命如下所示
接點開關次數：2萬次(電阻：30A、電抗(cosθ=0.6)：12 A)
使用期間：5年(溫度25℃、相對濕度65%)
只要有某一項達到上述壽命，則建議您更換新商品。
[注意]停電備用電池自生產時具備用5年連續停電的電量，但不保證電池擁有5年的壽命。
備註
-
*1 停電補償意思是停電或電壓異常降低時，仍可藉由電池支援持續驅動。復電後，無須進行特別操作或修正時間。
*2 可設定的開啟和關閉之間的最小間隔。
*3 可依設定單位調整開啟/關閉時間。
*4 獨立迴路為無電壓接點輸出，同一迴路為有電壓接點輸出。
*5 若為三相負載，請搭配電磁開關器使用。
*6 關於LED照明：為符合公司產品的數值，其他廠商的LED照明請向各照明設備製造商確認。
*7 無法設定同時包含計時器模式、間隔計時器模式和脈衝模式的程式。
*8 以ON及OFF各為1次動作計算，計有15組的ON/OFF動作
※如需詳細規格，請另行洽詢
