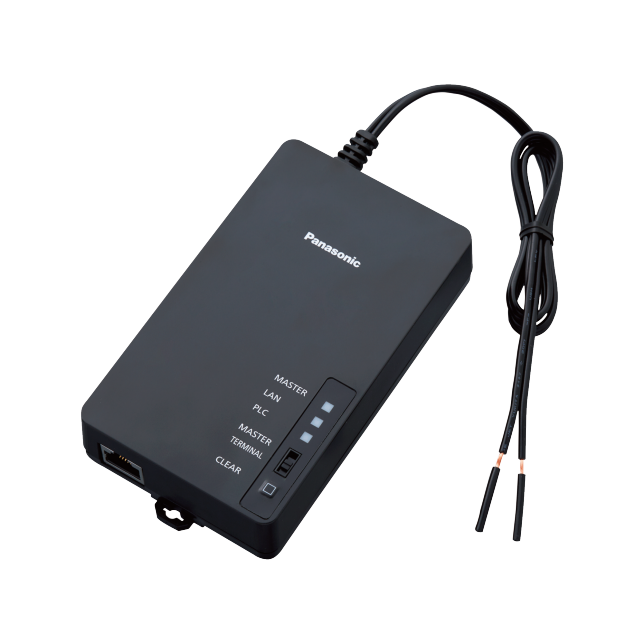

HD-PLC高速電力線通訊
利用電力線輕鬆建構網路
●利用電力線建構網路
●擴大可進行通訊的區域
●無須設定作業即可通訊（自動登錄）
●改善不同相序的通訊性能
*圖片外觀僅供參考，請以實物為主。
功能
數據加載至電力線進行高速通訊
得以降低成本、縮短工期
是否在建構網路時遇到問題？
該採用有線區域網路，還是無線區域網路
HD-PLC為您解決所有問題！
◼只需連接至插座、分電盤
◼不需要架設網路，可減少施工費用
◼即使是無線通訊無法達到的環境，也沒問題
利用電力線建構網路

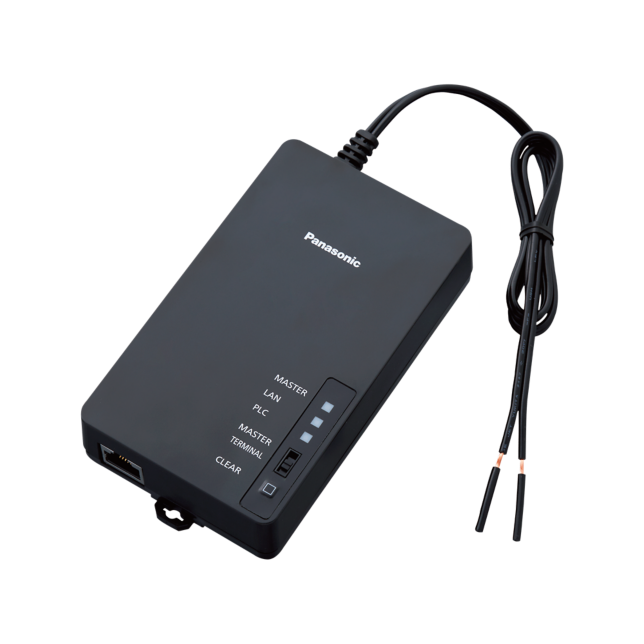

PLC網路交換機
利用已供電的現有電力線進行數據通訊，可在難以架設通訊專用線路或無線通訊的情形下建構網路。
擴大可進行通訊的區域
透過多躍機能*¹可在多個副機(子機)之間進行訊號的中繼，使用電力線進行通訊，即使是配線較長的工廠或大樓等，亦可建構網路。
*1 多躍機能是一種藉由端末之間的中繼功能，擴大通訊區域範圍的技術，依據國際標準規格ITU T G.9905 所採用之CMSR(Centralized Metric based Source Routing)的應用技術。
*2 最長通訊距離因使用環境而異。
無須設定作業即可通訊(自動登錄)
只須將PLC網路交換機連接至電力線*副機隨即自動登錄至主機，包括網路交換機之間的認證設定等，不需初始設定。
*不論主機(母機)/副機(子機)的順序
**利用多躍機能HD-PLC管理工具設定群組後，即可限定可通訊的PLC網路交換機
改善不同相序的通訊性能
即使是單相3線、不同相序的系統，在分電盤內的主幹線或分支斷路器設置「PLC網路交換機」，即可改善跨越L1相與L2相的通訊性能。
無遠弗屆的HD-PLC網路世界
◼︎電波傳送不到的場所
◼︎區域範圍大的設施
◼︎室外
◼︎難以施工的老舊建築物及古蹟
◼︎建地寬廣的設施

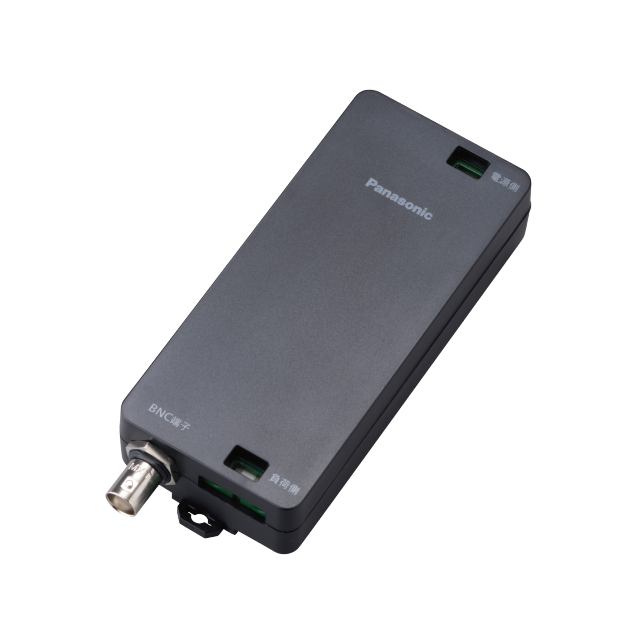

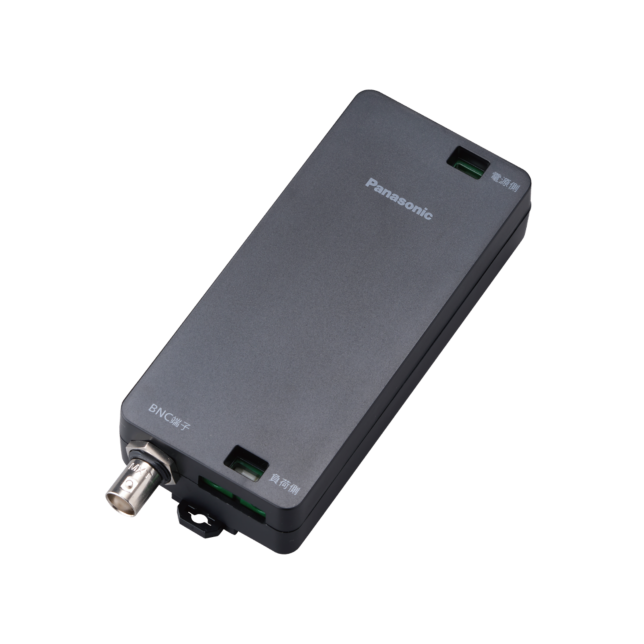

對應HD-PLC的PLC網路交換機
建議使用的場所

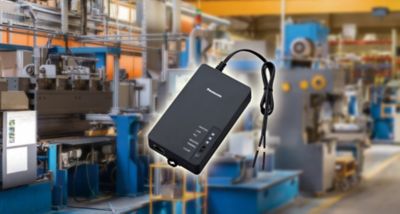

實現工廠物聯網
船舶設置無線區域網路或監控器設備
建構臨時設置的基礎設施
監控設備的設置
增加設置無線區域網路的存取點
商品各部名稱
1 AC電線
2 MASTER指示器
只在設定為「主機」時亮燈。
3 LAN區域網路指示器
網路連接時亮綠燈/閃綠燈。
未連接網路器材時，亮橘燈。
4 PLC指示燈
HD-PLC網路連接時亮燈。
5 模式切換開關
可設定「主機」/「副機」。
6 CLEAR開關
區域網路埠故障時等的初始化用。
7 LAN區域網路埠
