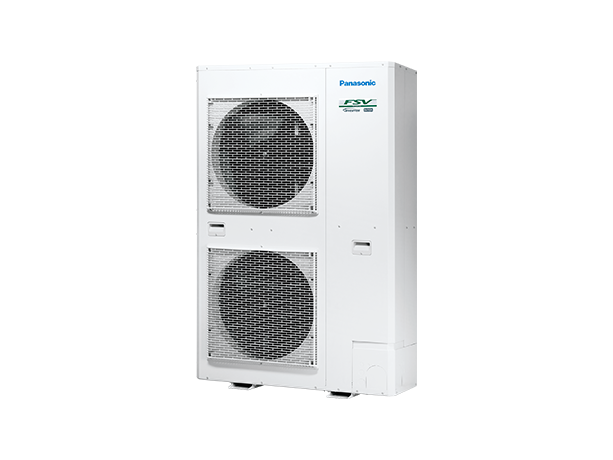

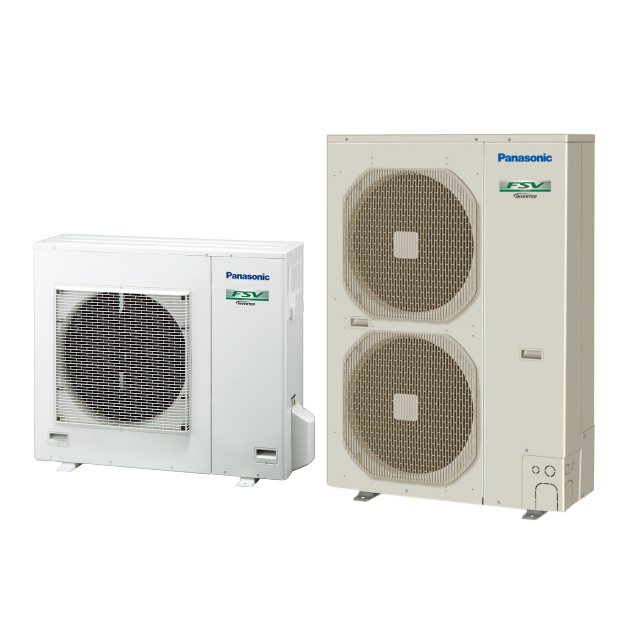

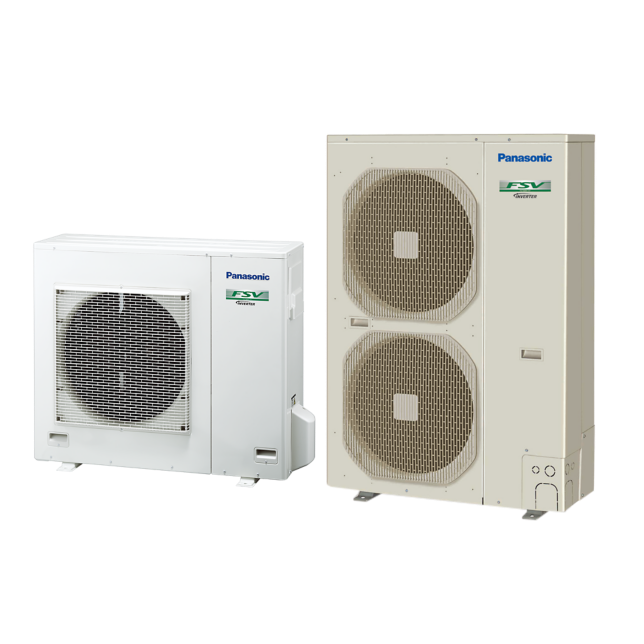

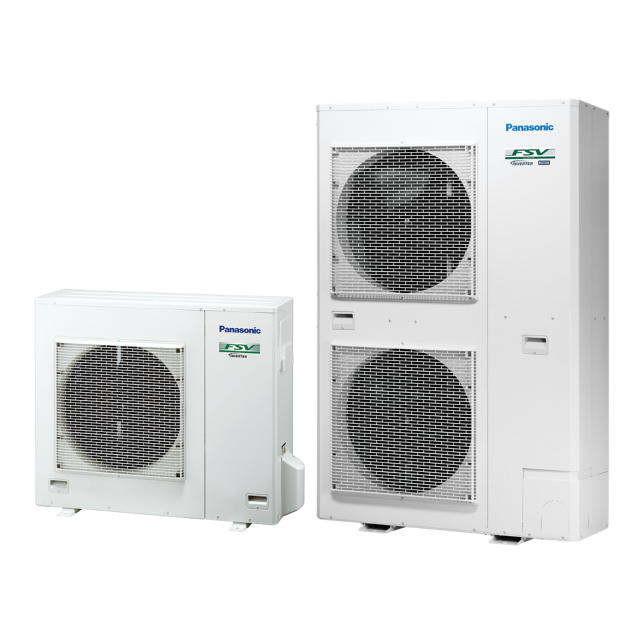

室外機-側吹型
室外機-側吹型
適用於小面積商用 或住家空間
● -20℃~46℃超廣運作範圍
● 電流檢知控制功能
● 室外機自動重新啟動
● 機體輕巧化設計
● 靜音模式
功能
高效率、大面積變頻式
空調系統採用R410A
並搭載先進技術
• 室外溫度高達46°C時，仍可正常供應冷氣
• 接續比50~130%
• 電流檢知控制功能（降低尖峰負載）
• 完整的室內機和控制裝置選購配件
• 使用室外機自動重新啟動

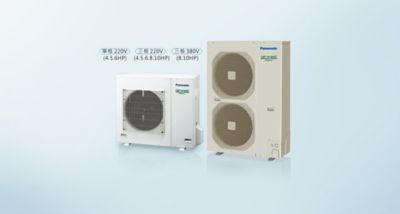

8HP-10HP最大設計彈性 (三相220V / 380V)
• 配管長度：120 m (總配管長度150m)
• 系統高度差：50m / 40m (室外機在上/在下)
• 室內機高度差：15m
• 可連接室內機的最大數：8HP:13，10HP:13
4HP-6HP最佳能源效率 (單相 220V)
• 最佳CSPF值：6.63 (4HP機種)
• 最佳CSPF值：6.40 (5HP機種)
• 最佳CSPF值：6.20(6HP機種)
• 可連接室內機的最大數： 4HP:6，5HP:8，6HP:9
省電至上
風扇、風扇馬達、壓縮機、熱交換器的結構採省電設計，造就超高CSPF值。此外，採用R410A高效冷媒，減少CO₂排放量並降低運作成本。
1. Panasonic變頻式壓縮機：採用大容量變頻式壓縮機，改良變頻式壓縮機的部分負載性能後，效能上更顯卓越。
2. 印刷電路板：PCB數量為2塊，方便維修。
3. 液氣分離器：增加液氣分離器容積，以確保由於延伸最大配管長度所增加冷媒充填量時壓縮機的信賴性；更進一步降低冷媒的壓力損失，連帶改善運轉效率。
4. 直流風扇馬達：隨時依負載和機外溫度控制直流馬達，輸出最佳風量。
5. 全新設計的風扇：全新設計的扇葉可抑制擾流，提高效率。將風扇直徑增加至490mm後，散熱風量也隨之增加，同時還能維持低噪音。
6. 熱交換器和銅管：重新設計熱交換器尺寸與其中的銅管尺寸，提高效率。
7. 油分離器*：採用新型離心式分離器改善油分離效率，並降低冷媒壓力損失。(* 限雙風扇側吹型室外機。)
電流檢知控制功能
FSV系統搭載變頻控制技術，具備電流檢知控制功能。透過這個控制裝置，能以三個等級設定尖峰負載的耗電量，提供最佳效能，以最輕微的不適感來降低每年的耗電量。
CZ-CAPDC3 基本型電流檢知功能
具需量控制端子，可選擇使用0-50-75-100%性能的控制項。
* CZ-CAPDC3 為必要選購配件
* 符合澳洲AS4755規範
電流檢知控制功能
CZ-CAPDC2 進階型電流檢知控制功能*
設定值可0%，或落在40到100%的範圍內（調整基準為5%）。運送時，設定值已設為0%、70%和100%這三個等級。
* 須備有室外機(CZ-CAPDC2)專用並聯輸入／輸出裝置才能輸入訊號。
超廣運作範圍
• 室外溫度低至-10°C時冷氣仍可正常運作
• 室外溫度低於46°C時，即能正常供應冷氣
• 室外溫度高於-20°C時，即能正常供應暖氣
• 遙控器溫度設定範圍為16°C至30°C
* 指定並設計產品時，請參閱資料手冊的性能比。
機體輕巧化設計
採超薄輕量設計，安裝地點不受限。
靜音模式
使用靜音模式可降低5dB音量。亦具備外部輸入訊號。
系統範例圖
作為 Panasonic 變頻式空調系統系列的延伸作，只要是與其他FSV系列相容的室內機和控制裝置，FSV均可搭配使用。
標準配管對應，設計更具彈性
LYE1系列(4/5/6 HP)
最大配管長度75公尺，等效配管長度95公尺，最大配管總長度95公尺。室外機高度差30公尺*，室內機間高度差10公尺。
* 室外機低於室內機時為20公尺
設計施工圖
配件 (選購品)
排水管組CZ-140DRS1 排水管銜接尺寸：內徑Ø25mm
