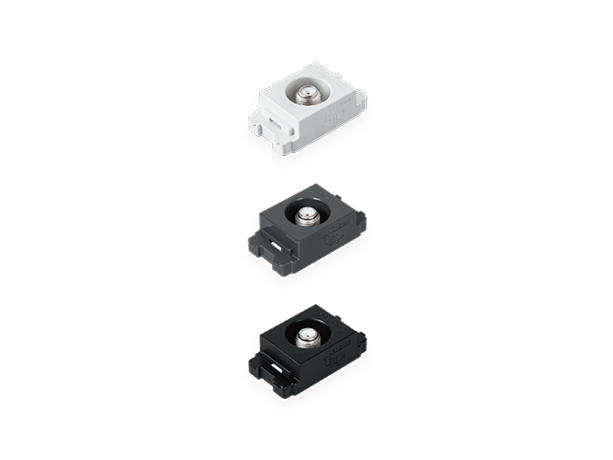

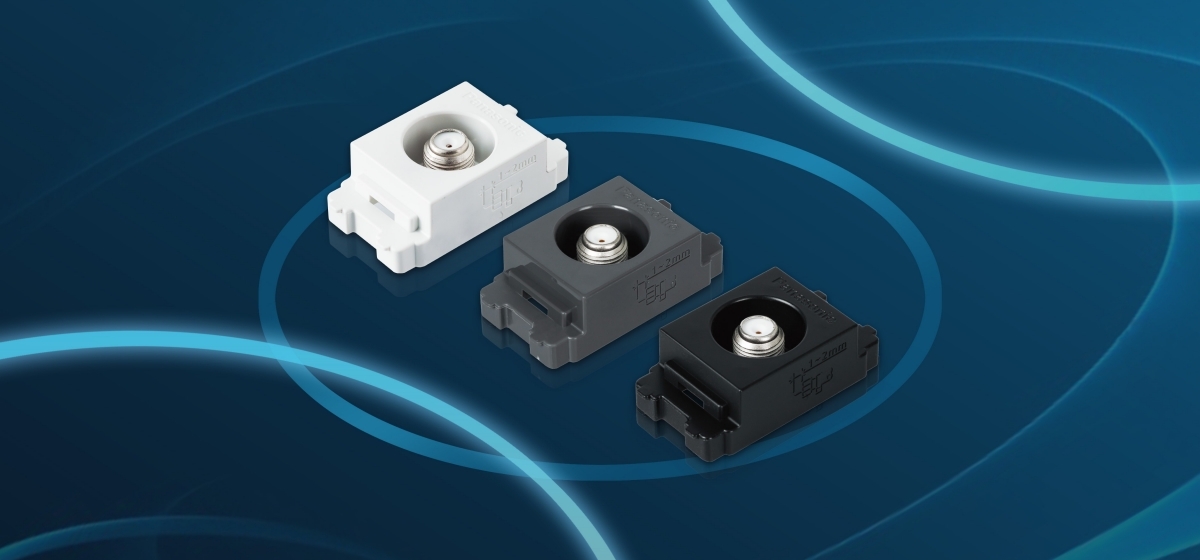

埋入式高屏蔽電視端子
● 頻寬加大
● 插入損失低
● 安裝快速
● 符合新規
* 埋入式電視端子(電流通過型)於2023年12月31日停產。
* 頻寬加大與符合新規僅限埋入式高屏蔽電視端子。
* 圖片外觀僅供參考,請以實物為主。

功能

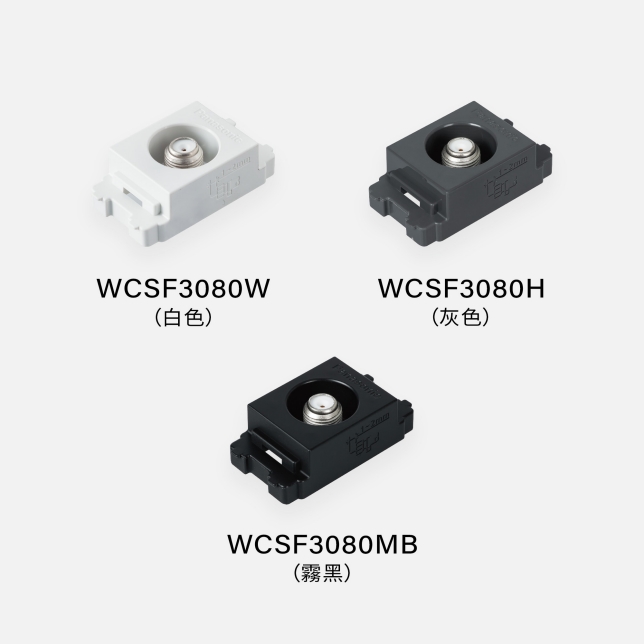

埋入式高屏蔽電視端子
商品特色
• 頻寬:5 ~ 2,602 MHz
• 符合新規:<建築物屋內外電信設備設置技術規範> 中,電視插座相關規定。

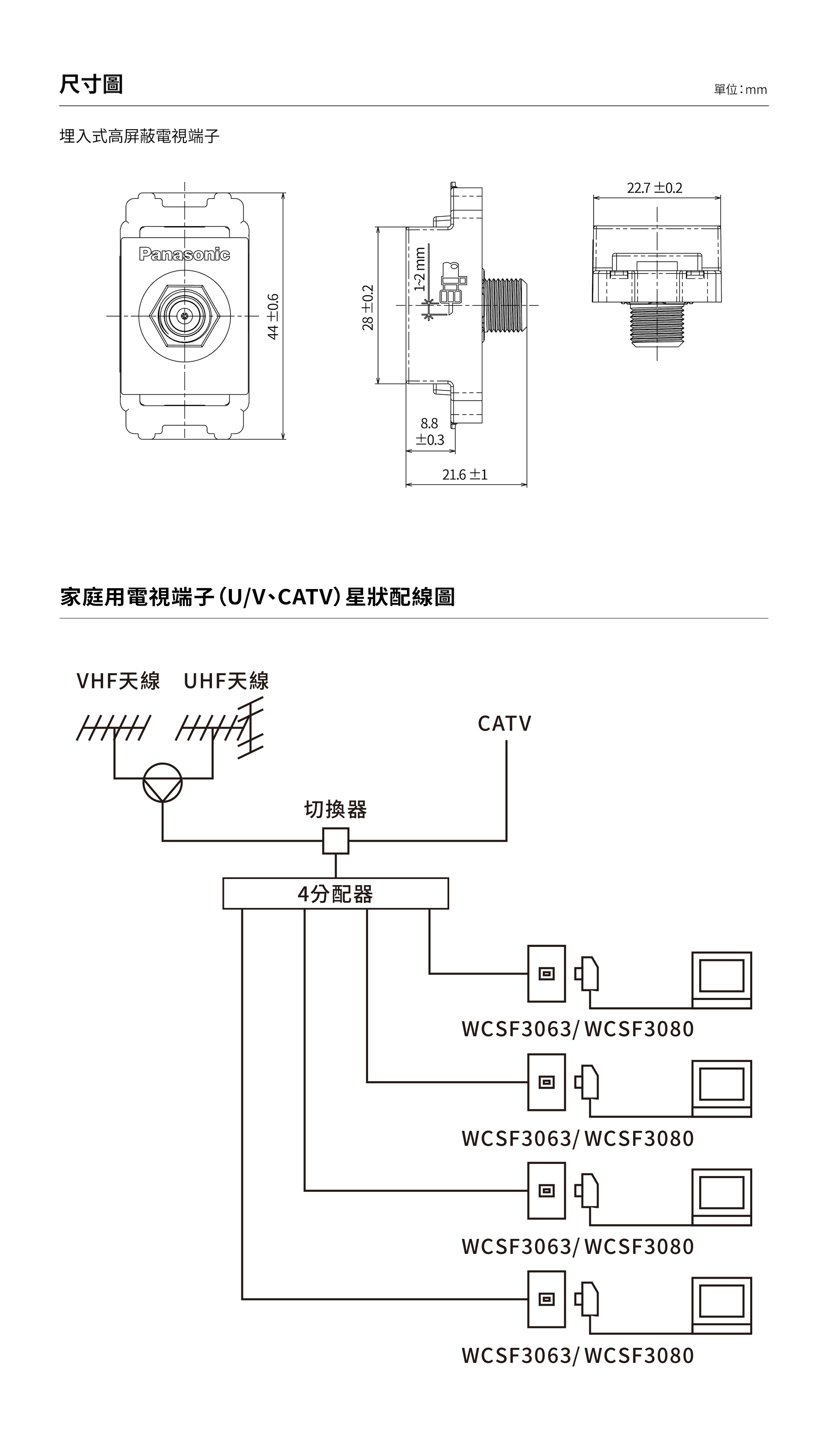

接線圖
5C接頭、F端子,適用5C-FBRG-6規格的同軸電纜。抗雜訊能力強、插入損失低,訊號傳輸品質更佳。
頻寬大於<建築物屋內外電信設備設置技術規範>的5~1,200 MHz。

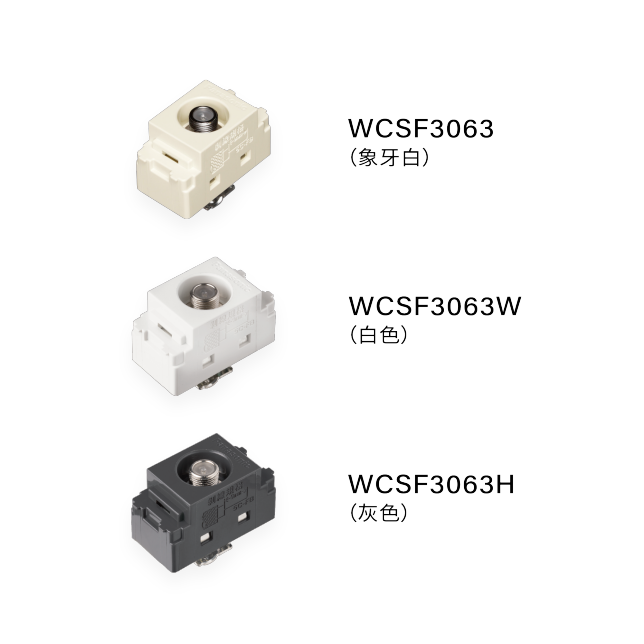

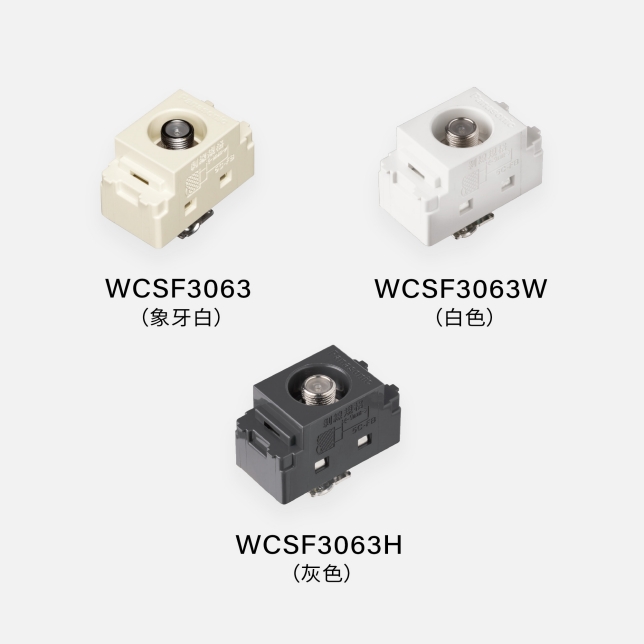

埋入式電視端子(電流通過型)
商品特色
• 頻寬:5 ~ 1,000 MHz
* 埋入式電視端子(電流通過型) 標註型號 於2023年12月31日停產。

接線圖
蕊線的接線採用簡單且易施工的端子,施工容易。

規格
頻寬加大
插入損失低
安裝快速
符合新規

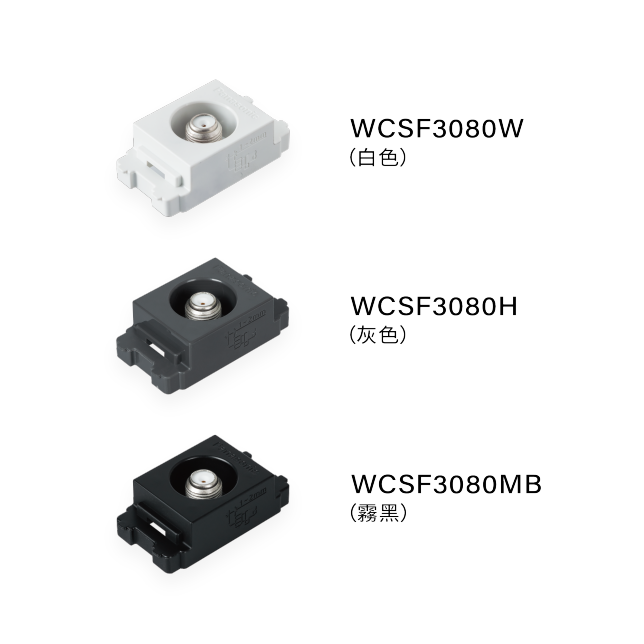

埋入式高屏蔽電視端子
-
頻寬
-
5~2,602 MHz
-
-
插入損失(db以下)
-
5~40 MHz
-
0.4
-
-
40~470 MHz
-
0.4
-
-
470~750 MHz
-
0.5
-
-
750~862 MHz
-
0.5
-
-
862~1,000 MHz
-
0.5
-
-
1,000~1,200 MHz
-
0.5
-
-
1,200~1,336 MHz
-
0.5
-
-
1,336~1,770 MHz
-
0.8
-
-
1,770~2,150 MHz
-
1.0
-
-
2,150~2,602 MHz
-
1.0
-
-

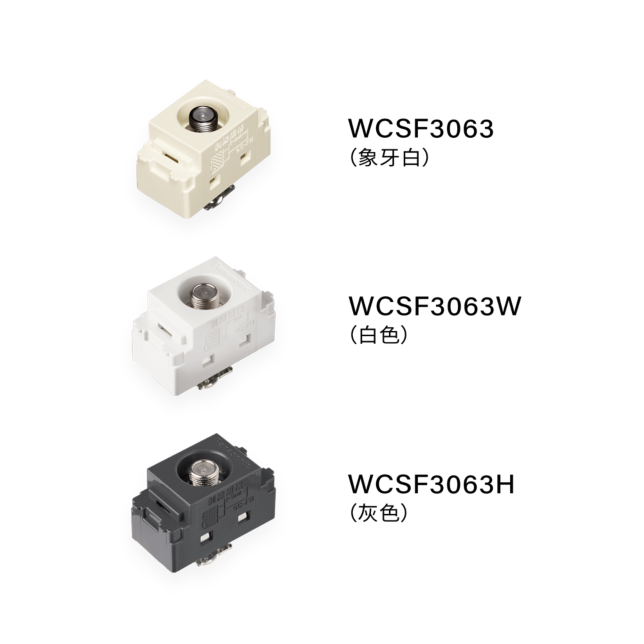

埋入式電視端子(電流通過型)
-
頻寬
-
5~1,000 MHz
-
-
插入損失(db以下)
-
5~50 MHz
-
0.4
-
-
50~750 MHz
-
0.5
-
-
750~1,000 MHz
-
0.8
-
-
備註
-
* 埋入式電視端子(電流通過型)標註型號於2023年12月31日停產。
* 頻寬加大與符合新規僅限埋入式高屏蔽電視端子。
