To jest Dział Projektowania Optycznego — [obiektywy serii LUMIX S F1.8]
Witam wszystkich.
W publikacjach „To jest Dział Projektowania Optycznego” my, pracownicy Działu Projektowania Optycznego, wyjaśnimy konstrukcję obiektywów i ich cechy, a także zaangażowanie i filozofię pracy, czego nie znajdziesz w naszych katalogach ani na stronach internetowych.
Zachęcamy osoby rozważające zakup obiektywu do aparatu fotograficznego do zapoznania się z filozofią projektowania obiektywów marki LUMIX. Natomiast osoby, które już posiadają obiektyw LUMIX, z przyjemnością dowiedzą się więcej na temat niezrównanej dbałości o szczegóły i staranności wykonania, które przekładają się na doskonałą jakość obrazu, jaką można cieszyć się podczas robienia zdjęć.
W tym artykule, napisanym przez konstruktorów posługujących się żargonem technicznym, opisano różne obiektywy. Czytając ten artykuł, Ty również poznasz głębię pasji związanej z kolekcjonowaniem obiektywów.
W tym wydaniu prezentujemy pięć obiektywów stałoogniskowych z serii F1.8: LUMIX S 18 mm F1.8, LUMIX S 24 mm F1.8, LUMIX S 35 mm F1.8, LUMIX S 50 mm F1.8 i LUMIX S 85 mm F1.8. Autorem tego artykułu jest Suzuki, który napisał pierwszy artykuł na temat obiektywu LUMIX S PRO 50 mm F1.4.
Spis treści
◼ Seria stałoogniskowych obiektywów F1.8
◼ Spójność wielkości
◼ Stała wydajność renderowania obrazu
◼ Stała wydajność rozdzielczości
◼ Spójny odcień koloru
◼ Spójny efekt bokeh
◼ Doskonała wydajność w warunkach podświetlenia
◼ Tłumienie „oddychania” obiektywu
◼ Standaryzowane funkcje
◼ Standaryzowany rozmiar, sterowanie i środek ciężkości: Utrzymywanie kompaktowości sprzętu fotograficznego
◼ Szybki, dokładny i cichy AF — szybki AF
◼ Użyteczność funkcji MF — konfigurowalny pierścień ustawiania ostrości, który można dostosować do swojego stylu fotografowania
◼ Mniej dyskretnych zmian ekspozycji podczas nagrywania wideo — lepsza jakość nagrywania wideo
◼ Na koniec

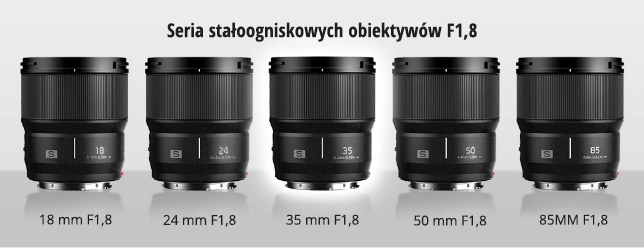

Seria stałoogniskowych obiektywów F1.8
Seria stałoogniskowych obiektywów F1.8 jest lekka i kompaktowa, od ultraszerokiego 18 mm do średniego teleobiektywu 85 mm. Te obiektywy można stosować do wszystkiego, od codziennych zdjęć po portrety.
Seria ta opiera się również na koncepcji zmiany sposobu pracy w fotografii i produkcji wideo, a szereg wspólnych cech, które zostaną wyjaśnione później, sprawia, że jest to seria o wielu zaletach zarówno w fotografii statycznej, jak i w wideo.
W artykule tym omówiono wspólne cechy obiektywów stałoogniskowych z serii F1.8, w tym najważniejsze kwestie dotyczące ich konstrukcji optycznej.
Spójność rozmiarów
Obiektywy stałoogniskowe serii F1.8 mają szereg wspólnych cech, z których najważniejszą jest spójność rozmiarów.
Powodem tej spójności jest fakt, że gdy po raz pierwszy zaproponowano koncepcję oferowania wielu ogniskowych dla przysłony F1.8, odbyliśmy obszerne dyskusje — nie tylko na temat każdego pojedynczego obiektywu, ale także na temat tego, jakie korzyści użytkownicy odnieśliby z korzystania z całej serii.
„Podczas wymiany obiektywów, niewygodne jest przygotowywanie filtrów o różnych rozmiarach, jeśli średnica filtra różni się w zależności od obiektywu z tej samej serii”.
„Jeśli rozmiary obiektywów są różne, wybór odpowiedniej torby na aparat i odpowiednie dopasowanie wewnętrznych podkładek i przegródek może okazać się uciążliwe”.
„Jeśli położenie pierścieni ostrości, przełączników i innych elementów sterujących jest różne w różnych obiektywach, istnieje ryzyko przypadkowego użycia, co może negatywnie wpłynąć na wrażenia z fotografowania”.
„Podczas nagrywania profesjonalnego materiału wideo wymiana obiektywów wymaga ponownego wyważenia gimbala, co może spowolnić proces filmowania”.
To niektóre z kwestii poruszanych w trakcie naszych dyskusji.
Dzieje się tak, ponieważ podczas projektowania z myślą o optymalnej wydajności dla każdej ogniskowej, idealny rozmiar i średnica filtra naturalnie mają tendencję do różnic. Zrozumieliśmy jednak, że nadawanie priorytetu tym niewielkim różnicom często działało wbrew ogólnej spójności i użyteczności serii obiektywów — i to częściej, niż początkowo zakładaliśmy.
W rezultacie doszliśmy do wniosku, że lepiej będzie ujednolicić elementy sterujące, przełączniki i inne elementy, decydując się na lekki, wygodny rozmiar, który naturalnie pasuje do dłoni.
Kluczowymi punktami konstrukcji optycznej przy standaryzacji rozmiarów obiektywów są średnica filtra i całkowita ich długość.
Spośród wszystkich największą średnicę filtra ma obiektyw ultraszerokokątny 18 mm F1.8. Z tego powodu obiektyw 18 mm F1.8 został optycznie zaprojektowany tak, aby utrzymać źrenicę wejściową jak najbliżej obiektu, dzięki czemu średnicę filtra można było utrzymać na poziomie 67 mm, pomimo dużej wartości przysłony obiektywu 18 mm F1.8.
Położenie źrenicy wejściowej to obraz otworu utworzony przez optykę po stronie obiektu. Mówiąc prościej, jest to otwór przysłony, który widzisz, patrząc przez obiektyw z przodu. Gdy promień główny jest przedłużony w przestrzeni przedmiotowej bez załamania przez układ optyczny, pozycja, w której przecina się z osią optyczną, to położenie źrenicy wejściowej.
Następnie, biorąc pod uwagę całkowitą długość, z jakościowego punktu widzenia, mogłoby się wydawać, że teleobiektyw 85 mm F1.8 określa całkowitą długość ze względu na swoją ogniskową. Jednakże ze względu na to, że obiektyw ultraszerokokątny ma ogniskową 18 mm, liczba soczewek obiektywu niezbędnych do skorygowania aberracji jest większa, co sprawia, że obiektyw 18 mm F1.8 jest najdłuższy pod względem całkowitej długości, a także określa największą średnicę filtra.
Obiektyw 18 mm F1.8 posiada trzy soczewki asferyczne i cztery ED, rozmieszczone w sposób zapewniający dobrą korekcję aberracji przy zachowaniu całkowitej długości obiektywu na poziomie 82 mm.
Jednostka przysłony i silnik ustawiania ostrości — oba elementy siłownika, które mają znaczący wpływ na całkowity rozmiar wymiennego obiektywu — są umieszczone mniej więcej w tym samym miejscu.
Taki układ mechaniczny nie tylko pomaga zachować możliwie jak najmniejszą średnicę obiektywu, ale także odgrywa kluczową rolę w zachowaniu stałego środka ciężkości i wyważonej obsługi.
Spójna jakość odwzorowania obrazu
Seria F1.8 została zaprojektowana optycznie tak, aby każdy obiektyw zapewniał doskonałą wydajność samodzielnie, a także spójne odwzorowanie obrazu podczas przełączania się między obiektywami z tej samej serii.
Aby osiągnąć taką spójność, starannie przemyśleliśmy wybór układu optycznego, który miał stanowić podstawę całej tej linii produktowej.
Po długich dyskusjach nie tylko na temat elementów optycznych, ale także innych czynników, takich jak mechanizmy i siłowniki, zdecydowaliśmy się na konfigurację obiektywu, w której soczewka dodatnia stanowi element przedni. Taka konstrukcja umożliwia osiągnięcie spójnej jakości odwzorowania obrazu w przypadku różnych typów obiektywów w tym zakresie rozmiarów.
Czynniki wpływające na jakość odwzorowania obrazu wyjaśniono poniżej.
Stała wydajność rozdzielczości
Seria F1.8 obejmuje zakres ogniskowych od ultraszerokokątnego do średniego teleobiektywu, zapewniając jednocześnie wysoki poziom spójnej wydajności MTF od środka po krawędzie.
Jest to możliwe dzięki pełnemu wykorzystaniu technologii konstrukcji asferycznej i optycznej, które udoskonalaliśmy na przestrzeni lat, standaryzacji podstawowej konstrukcji optycznej w całej serii i optymalizacji rozmieszczenia elementów soczewek asferycznych, ED, UED, UHR i innych odpowiednio dla każdej ogniskowej.
Dzięki temu możliwe jest wykonywanie zdjęć i nagrywanie filmów o tej samej rozdzielczości, nawet po zmianie obiektywu.

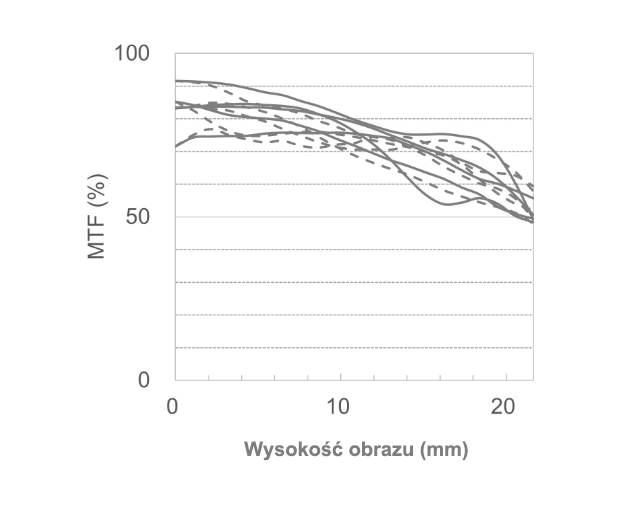

Współczynniki katalogowe MTF pięciu obiektywów serii F1.8
Spójny odcień koloru
Każdy obiektyw z serii F1.8 wykorzystuje inną liczbę elementów i materiałów, ale został zaprojektowany tak, aby zachować spójny odcień kolorów w całej serii, poprzez ostrożne dostosowanie charakterystyki transmisji światła materiałów soczewek i właściwości wielowarstwowych powłok.
Dzięki temu mamy pewność, że odcień kolorów na zdjęciach i filmach pozostanie spójny, nawet przy zmianie obiektywu.
Od lewej: 18 mm (F1.8), 50 mm (F1.8) i 85 mm (F1.8)
Spójny efekt bokeh
Obiektywy z serii F1.8 mają ujednoliconą konstrukcję optyczną i zostały zaprojektowane tak, aby zapewnić spójny efekt bokeh w całej linii produktowej. Udało się to osiągnąć dzięki maksymalnemu wykorzystaniu technologii soczewek asferycznych, którą udoskonalaliśmy przez wiele lat, ze szczególnym naciskiem na kontrolowanie aberracji sferycznej.
Nasza opatentowana technologia obróbki powierzchni asferycznej sprawia, że nawet w przypadku stosowania soczewek asferycznych efekt bokeh przypominający słoje drzew pozostaje prawie niezauważalny.
Dzięki temu, niezależnie od tego, który obiektyw z tej serii wybierzesz, możesz cieszyć się płynnym, naturalnym efektem bokeh.
Od lewej: 50 mm (F1.8) i 85 mm (F1.8)
Doskonała wydajność w warunkach podświetlenia
Czerpiąc z wiedzy specjalistycznej, którą zdobyliśmy dzięki serii Micro Four Thirds w kontrolowaniu refleksów wewnętrznych i efektów rozbłysku, seria F1.8 została zaprojektowana w celu dokładnego tłumienia obu tych zjawisk. Dzięki temu obiektywy te zapewniają doskonałą jakość obrazu nawet w warunkach oświetlenia tła.
Dzięki temu użytkownicy mogą robić wyraźne, wysokiej jakości zdjęcia, minimalizując niepożądane efekty refleksów wewnętrznych i rozbłysków.
Tłumienie „oddychania” obiektywu
W serii F1.8 każda grupa soczewek o różnej mocy optycznej jest optymalnie umiejscowiona, aby skutecznie zminimalizować „oddychanie” obiektywu.
Zjawisko „oddychania” obiektywu występuje, gdy podczas ustawiania ostrości zmienia się kąt widzenia, np. gdy ustawiamy ostrość na różnych obiektach znajdujących się w różnej odległości.
Obiektywy serii F1.8 zaprojektowano tak, aby zminimalizować ten efekt, umożliwiając nagrywanie filmów wysokiej jakości.
Standaryzowane funkcje
Seria F1.8 ma ujednolicone specyfikacje zewnętrzne, obejmujące spójny rozmiar, układ elementów sterujących, położenie przełączników i inne elementy standaryzacyjne.
Niektóre z tych cech mogą nie być uwzględnione w specyfikacji katalogowej, dlatego skorzystamy z okazji, aby je tutaj wyjaśnić.
Standaryzowany rozmiar, sterowanie i środek ciężkości: Utrzymywanie kompaktowości sprzętu fotograficznego
W serii F1.8 zastosowano te same wymiary obiektywu, rozmieszczenie pierścienia ostrości i przełączników, zapewniając jednolitą obsługę wszystkich naszych obiektywów.
Ponadto akcesoria takie jak filtry, torby fotograficzne, systemy mocujące i mechanizmy kontroli ostrości mogą być używane zamiennie, pomagając w utrzymaniu kompaktowego zestawu sprzętu.
Obiektywy te mają także jednolity środek ciężkości, co ułatwia obsługę i zmniejsza potrzebę ponownego wyważania podczas nagrywania przy użyciu gimbali lub dronów.
Szybki, dokładny i cichy AF — szybki AF
Obiektywy z serii F1.8 wykorzystują silniki liniowe, które zapewniają większą prędkość, dokładność i cichszą pracę w porównaniu do silników krokowych powszechnie spotykanych w popularnych budżetowych opcjach.
W połączeniu z technologią AF z detekcją fazy wprowadzoną w modelu aparatu S5II obiektywy te zapewniają wyjątkowo płynne działanie autofokusa, co podnosi jakość zdjęć.
Ich niemal bezgłośna praca gwarantuje, że podczas nagrywania wideo nie będzie słychać dźwięku ustawiania ostrości, co przekłada się na wysoką jakość nagrań wideo.
Użyteczność funkcji MF — konfigurowalny pierścień ustawiania ostrości, który można dostosować do swojego stylu fotografowania
Wszystkie obiektywy serii S pozwalają użytkownikom przełączać się między liniowym i nieliniowym zachowaniem pierścienia ostrości za pośrednictwem menu aparatu.
Nieliniowe ustawienie, zaprojektowane przede wszystkim do fotografii statycznej, reguluje posuw ostrości na podstawie prędkości obrotowej pierścienia ostrości.
Jest to idealne rozwiązanie do szybkiego ustawiania ostrości w fotografii, gdyż szybszy obrót pierścienia pozwala na szybszą regulację ostrości niż bardziej stopniowy obrót.
Ustawienie liniowe jest szczególnie przydatne przy pracy z materiałami wideo i fotografowaniu z małą głębią ostrości, gdzie prędkość obracania pierścienia ostrości nie wpływa na reakcję ostrości, dając poczucie bezpośredniej, mechanicznej obsługi.
To ułatwia płynne ustawianie ostrości podczas nagrywania wideo, szczególnie przy używaniu systemów kontroli ostrości. Umożliwia także bardziej precyzyjne ustawianie ostrości podczas wykonywania zdjęć z małą głębią ostrości, np. przy użyciu obiektywów o szerokiej przysłonie, np. z serii F1.8, lub podczas wykonywania zdjęć z bliska.
Co więcej, kąt obrotu (stosunek ustawienia ostrości do obrotu pierścienia) można regulować, umożliwiając ustawienie preferowanego ustawienia ostrości w zależności od głębi ostrości, co zapewnia większy komfort fotografowania.
Ta funkcja doskonale współpracuje z obiektywami LUMIX S 14–28 mm F4–5.6 MACRO, LUMIX S 24–105 mm F4 MACRO O.I.S. i LUMIX S 70–300 mm F4.5–5.6 MACRO O.I.S., które obsługują półmakrofotografię, a także z obiektywem LUMIX S 100 mm F2.8 MACRO do fotografii makro z małą głębią ostrości. Zachęcamy do zapoznania się z tą funkcją.
Mniej dyskretnych zmian ekspozycji podczas nagrywania wideo — lepsza jakość nagrywania wideo
Wspólną cechą wszystkich obiektywów serii S jest mikrokrokowe sterowanie napędem przysłony, które umożliwia precyzyjną kontrolę średnicy przysłony przy zachowaniu wyjątkowej rozdzielczości.
Redukuje to dyskretne zmiany ekspozycji (migotanie) na ekranie podczas nagrywania wideo, zapewniając płynne, profesjonalnej jakości nagrania nawet w przypadku rejestrowania gwałtownych zmian oświetlenia, na przykład przy przechodzeniu ze słabo oświetlonego wnętrza do jasnego otoczenia na zewnątrz.
I na zakończenie
Warto zauważyć, że wszystkie pięć obiektywów z serii F1.8 dzieli tych samych głównych projektantów: optyki, mechaniki i napędów. Zespoły te ściśle ze sobą współpracują, aby zapewnić spójność szczegółów, które zazwyczaj nie są uwzględniane w specyfikacjach, takich jak moment obrotowy pierścienia ostrości i różne aberracje optyczne.
Na tym kończymy nasz przegląd serii obiektywów stałoogniskowych F1.8.
Jeśli posiadacie już jeden z tych obiektywów, mamy nadzieję, że zainteresują Was niektóre cechy i funkcje opisane w tym artykule, o których mogliście nie wiedzieć. Poszerzą one Wasze możliwości twórcze i sprawią, że fotografowanie stanie się przyjemniejsze.
Jeśli jeszcze nie mieliście okazji wypróbować tych obiektywów, zachęcamy do wypróbowania obiektywu o ogniskowej odpowiadającej Waszemu stylowi fotografowania.
