高効率ビル用マルチ UX6
（CU-UX6シリーズ）
電子マニュアル
事前計画 制御通信配線計画
製品に添付の安全上のご注意をご確認ください。
室内外操作線、室外親子間操作線
- 配線 無極性2線式

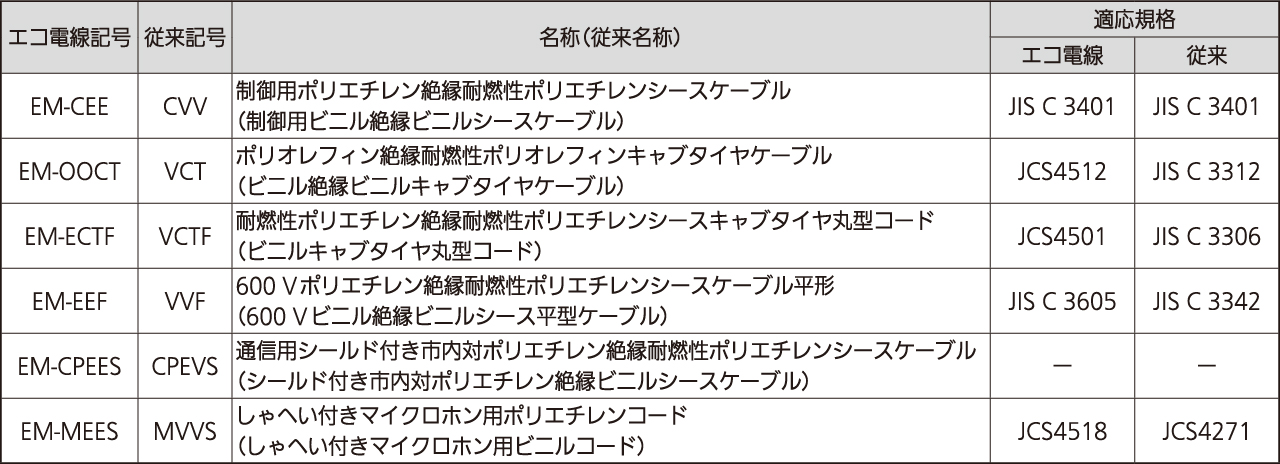

- 線種 （エコ電線：紫外線（日光、照明など）の影響を受ける場合は、しゃ光するか耐紫外線用を使用してください）
- 室内外操作線、室外親子間操作線の総配線長は下記になります。
※1 すべての室内外操作線の太さを2mm2にすることにより総配線長2,000mまで延ばすことが可能です。
リモコン配線（ワイヤード）
- 配線 無極性2線式

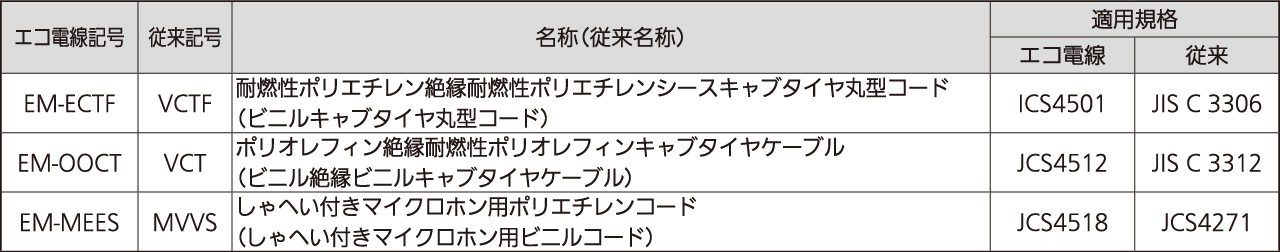

- 線種 （エコ電線：紫外線（日光、照明など）の影響を受ける場合は、しゃ光するか耐紫外線用を使用してください）
- 総配線長 MAX500m（グループ内にワイヤレスリモコンがある場合は、400mまで）

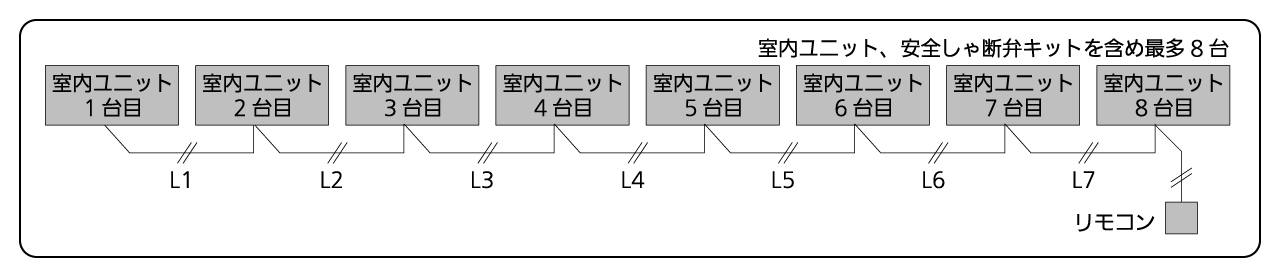

- 室内ユニットわたり総配線長は200mまでです。（ L1+L2+L3+L4+L5+L6+L7=MAX200m）
- 別売品のリモコンに付属している説明書を参照してください。
- リモコン配線は確実にリモコンと室内ユニットのリモコン配線用端子台に接続してください。
- リモコンおよびリモコン配線は、ノイズを受けないよう設置してください。
- 1個のリモコンで室内ユニット最多8台まで接続可能です。
- どの室内ユニットにリモコンを接続しても動作します。
室内外操作線、室外親子間操作線、
リモコン配線（ワイヤード）の注意事項
●誤作動防止のため、動力配線と併走しないでください。配線との距離を下記のとおり確保してください。
- 当社製エアコンの電源配線との距離50mm以上
- その他の動力配線との距離300mm以上
●上記の距離が確保できない場合は、どちらかを鉄製の電線管に入れてください。

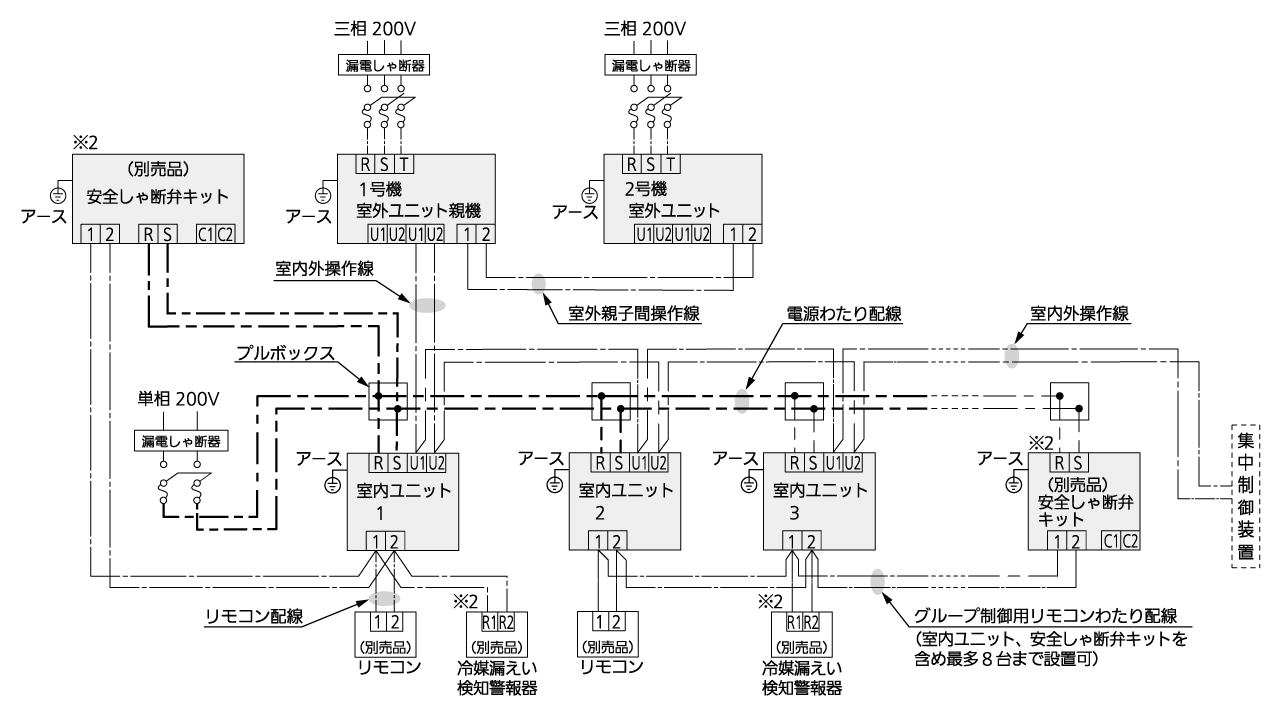

基本配線図
※2 安全しゃ断弁キット、冷媒漏えい検知警報器の設置および注意事項は、それぞれの据付工事説明書を参照してください。
- 室内外操作線、室外親子間操作線、リモコン配線には極性はありません。
- 室内ユニットの電源配線は、冷媒系統ごとに配線してください。室内ユニットの据付工事説明書を参照ください。
- 集中制御機器の信号線は、室内外操作線と同一の通信線になるように接続してください。（無極性）

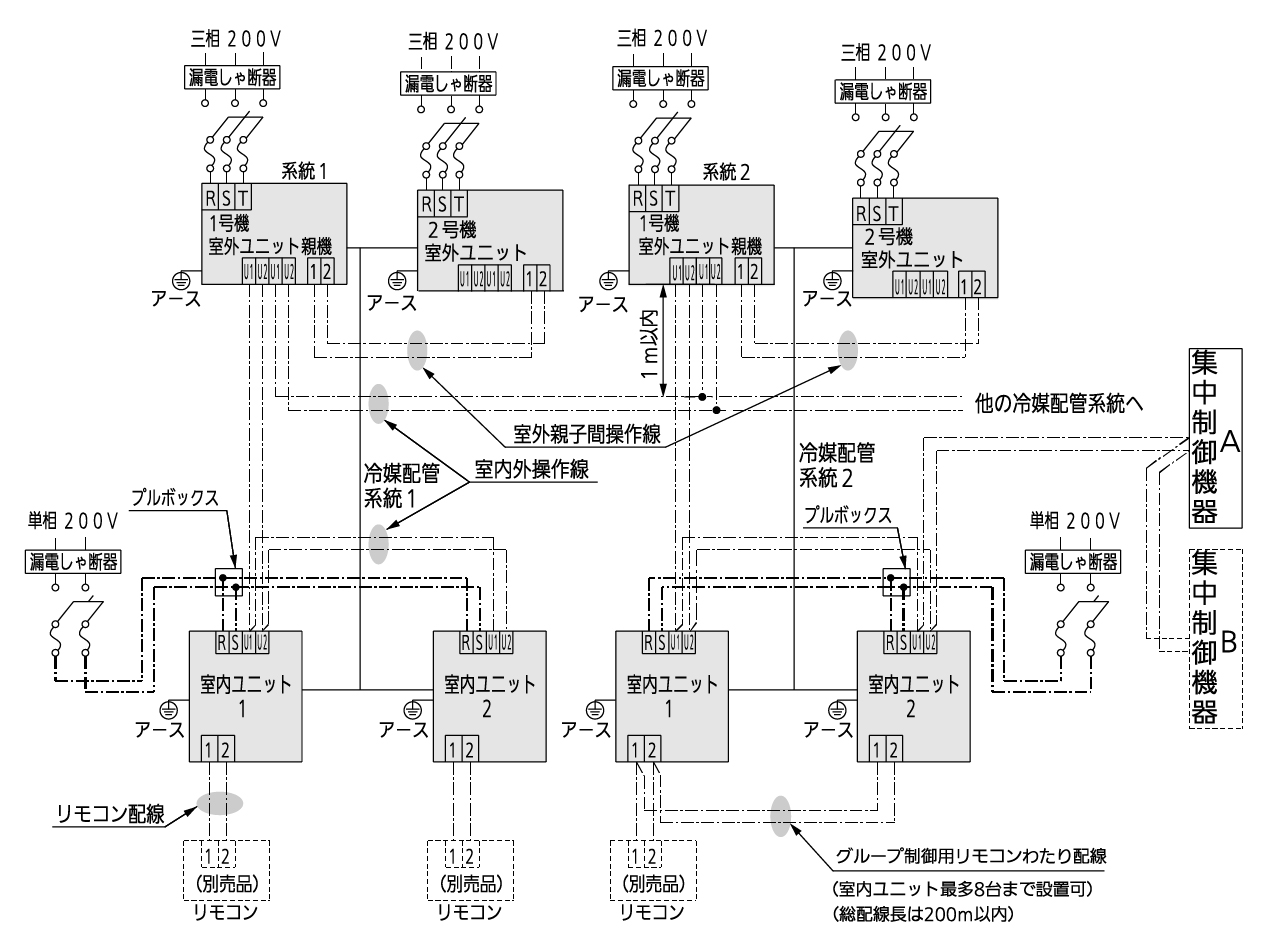

基本配線図（複数冷媒系統）
集中制御機器で複数の冷媒系統の室内ユニットを制御することができます。
- 室内外操作線、室外親子間操作線、リモコン配線には極性はありません。
- 室内ユニットの電源配線は、冷媒系統ごとに配線してください。室内ユニットの据付工事説明書を参照ください。
- 集中制御機器の信号線は、室内外操作線と同一の通信線になるように接続してください。（無極性）
- 同一通信線に接続できるユニットは、室内ユニット最多64台、室外ユニット最多30台、集中制御機器10台、合計100台までです。
- 室内外操作線はル－プ状にしますと、通信ができなくなりますのでル－プ状にしないでください。（詳しくはこちら↓）

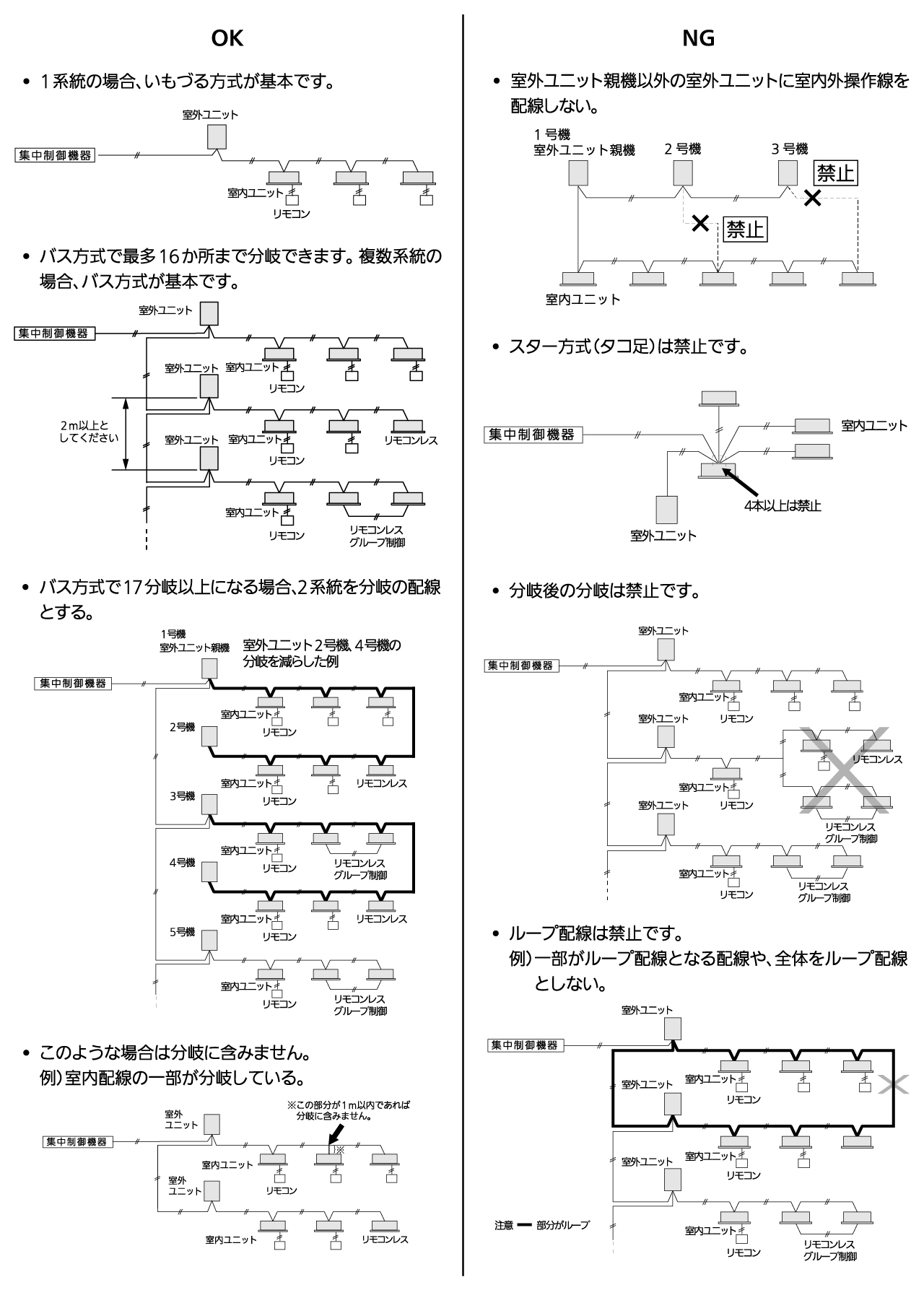

室内外操作線の注意項目
