高効率ビル用マルチ UX6
（CU-UX6シリーズ）
電子マニュアル

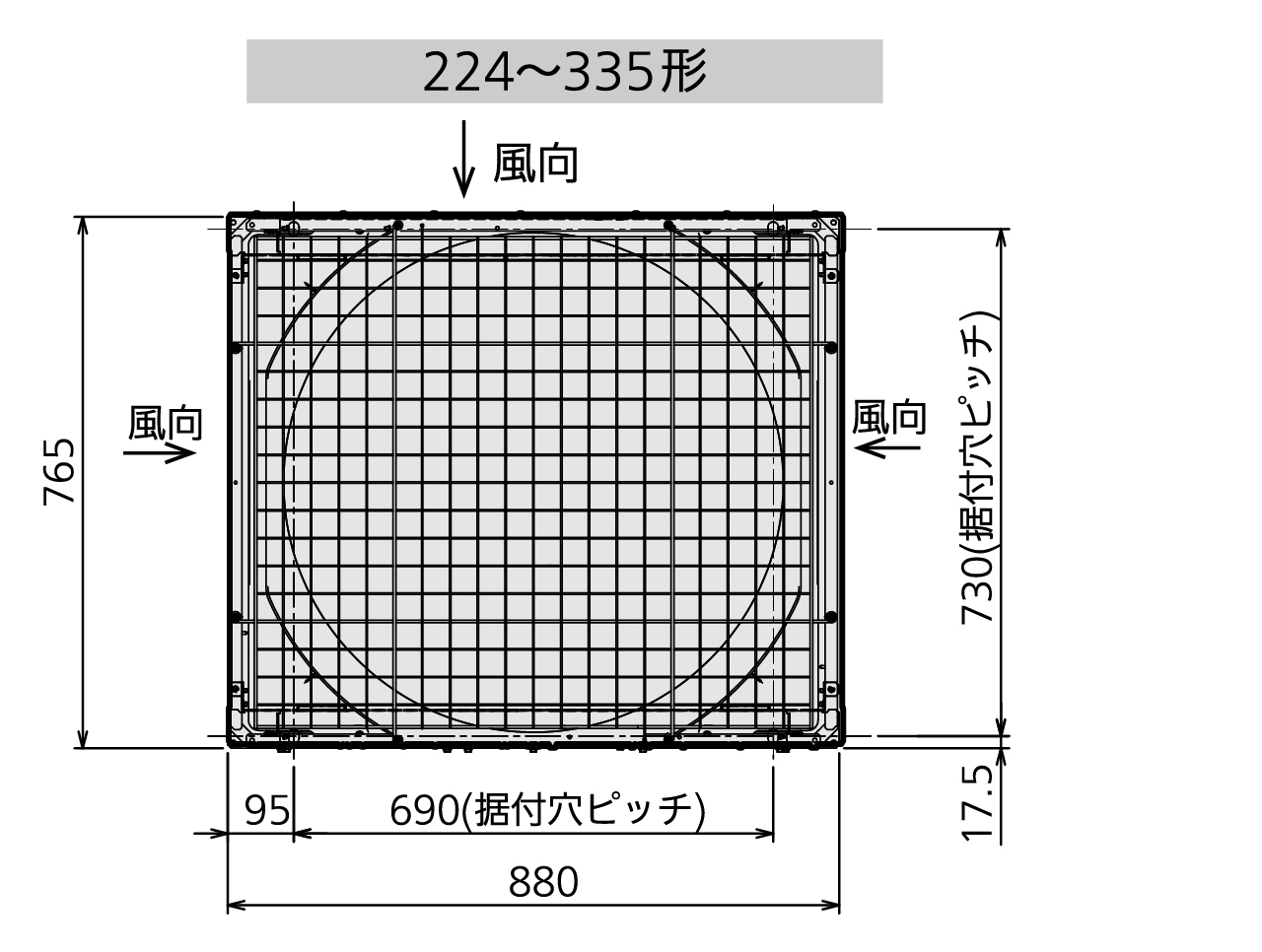

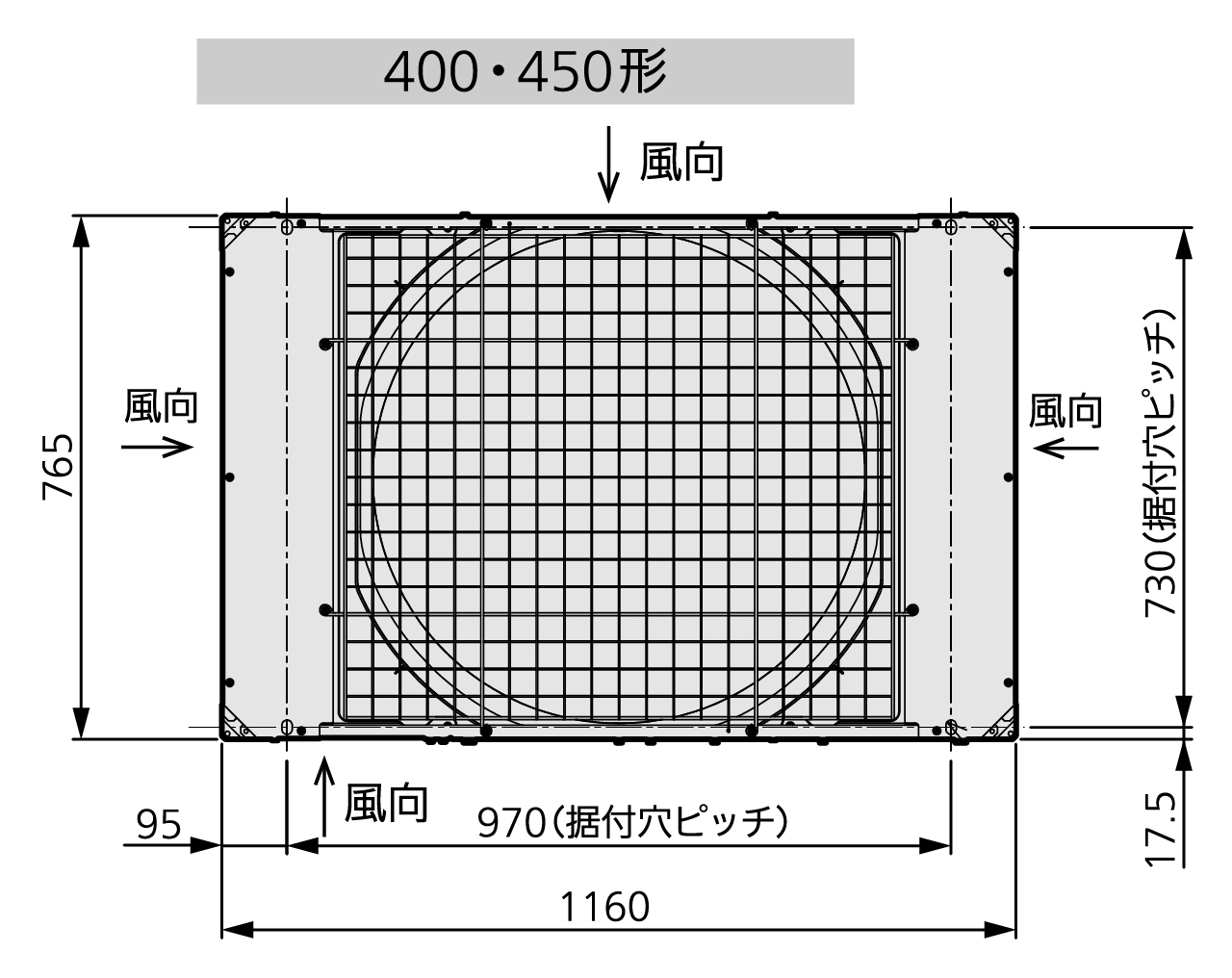

• ユニットの固定はアンカーボルト（M12以上）等で足を強固に固定してください。
  （下配管または、下配線を行う場合は、底板の取り出し穴を塞がないよう注意してください）

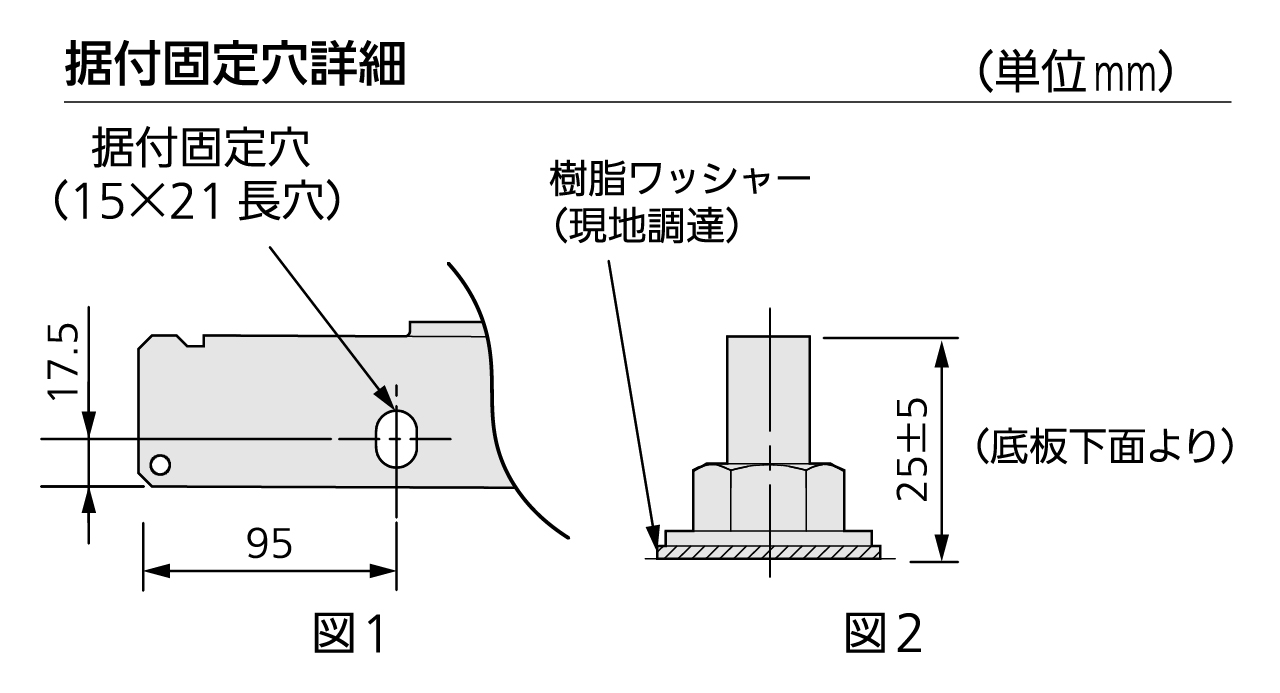

• アンカーボルトの出しろは、25±5mm程度にしてください。（図2）

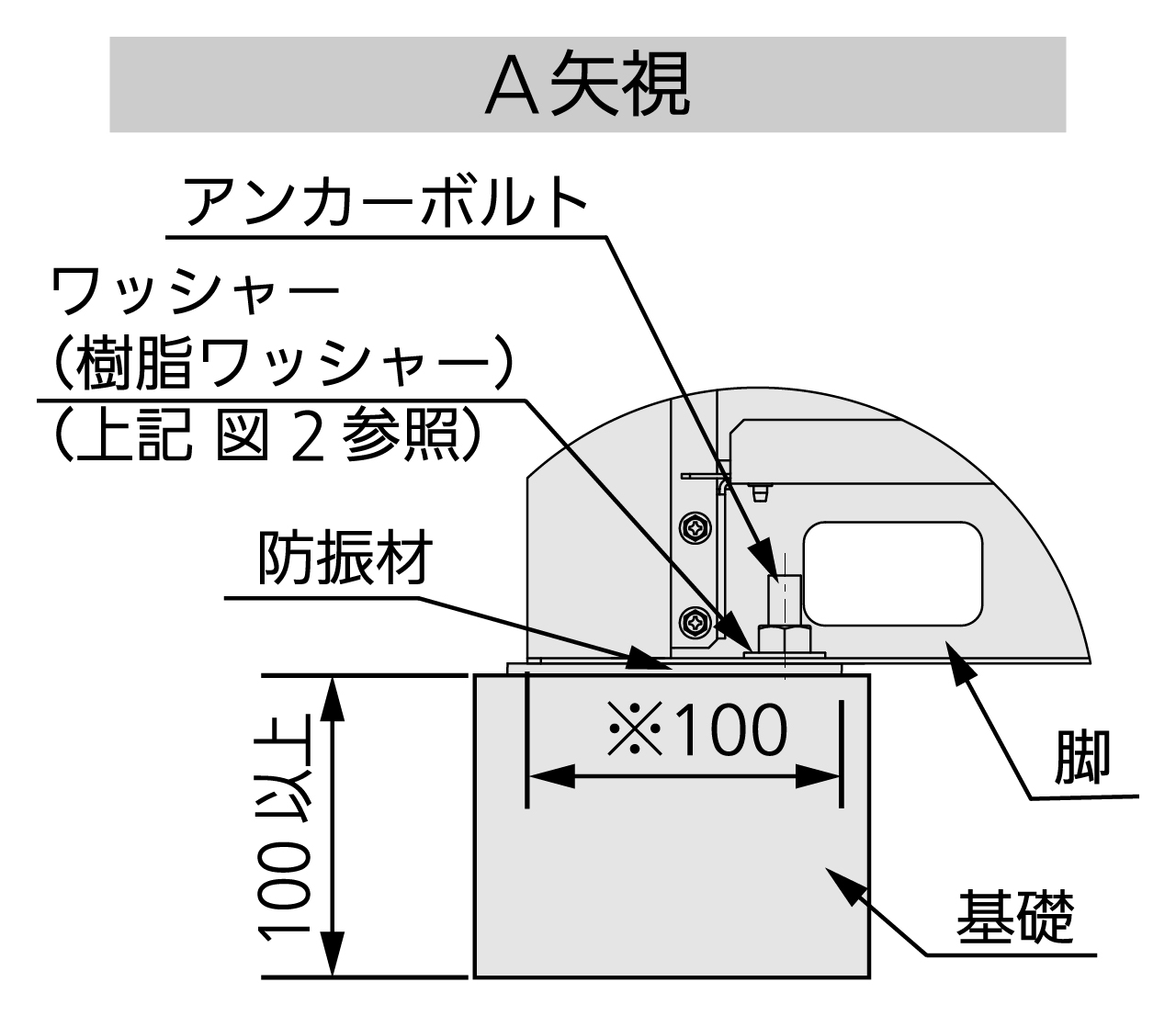

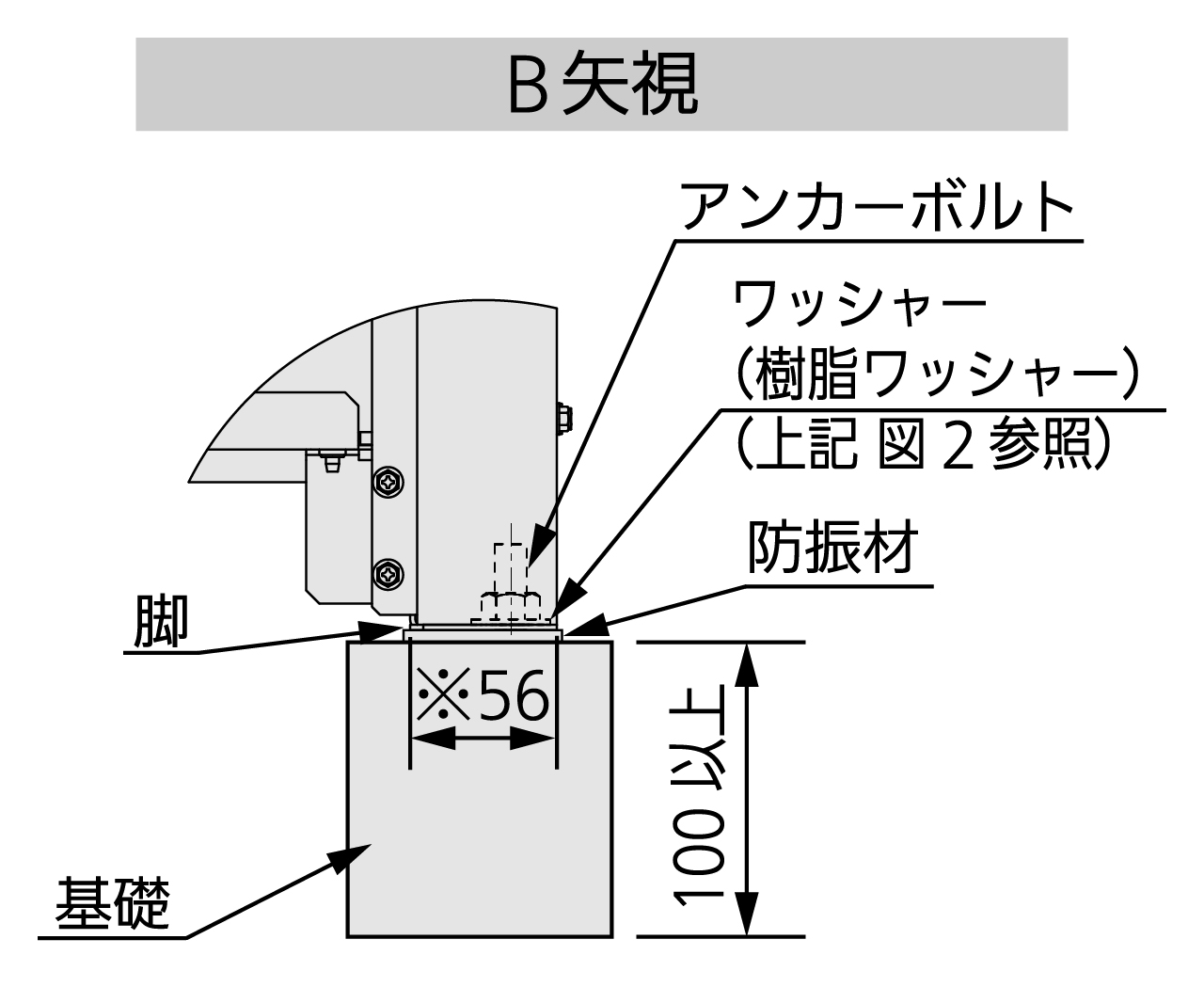

• 防振ゴム、架台等は必ず足の奥部までを受けるようにしてください。また上部からの固定用ワッシャーは据付固定穴より大きい物を使用してください。（図1）
• 耐重塩害仕様は、樹脂ワッシャーを使用して底板の塗装を保護してください。（図2）

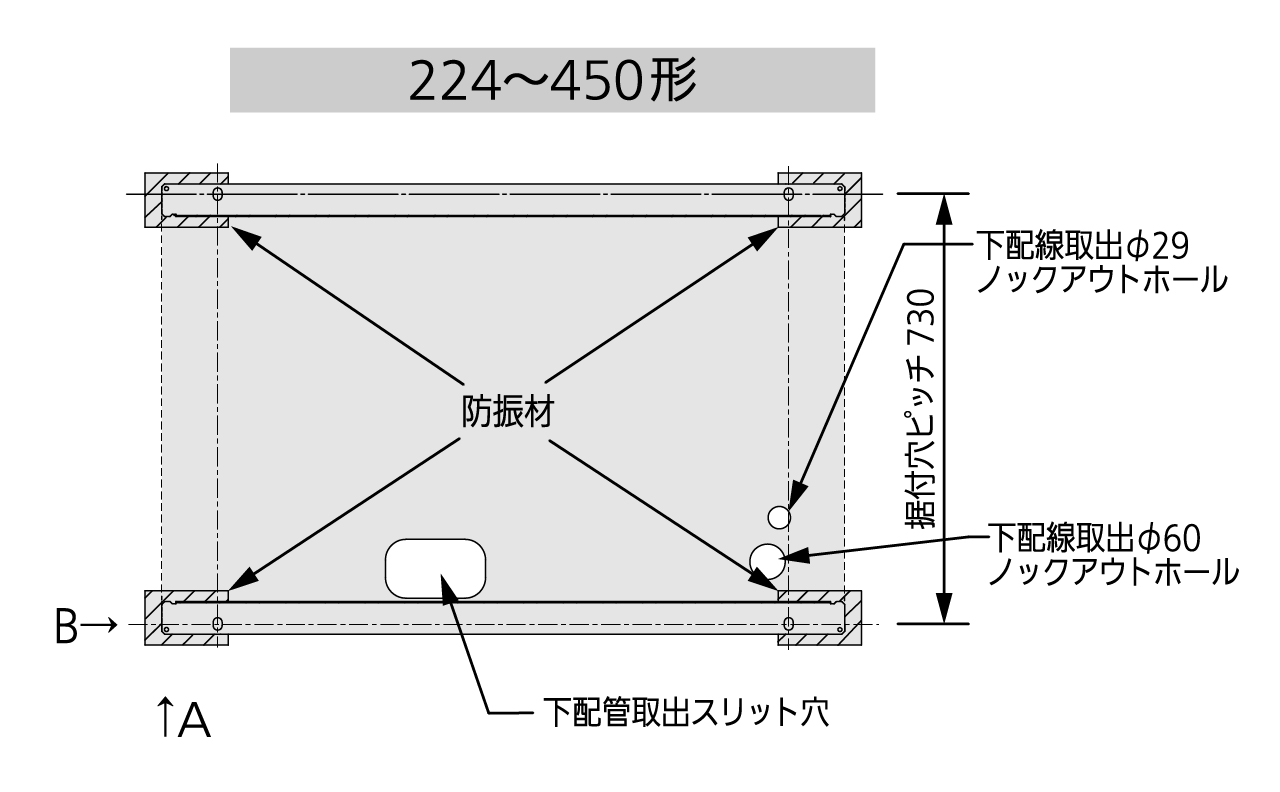

防振ゴム・架台等は、底板脚を受けるようにしてください。
