高効率ビル用マルチ UX6
（CU-UX6シリーズ）
電子マニュアル
搬入設置 搬入
荷扱いについて
- 搬入経路を決めてください。

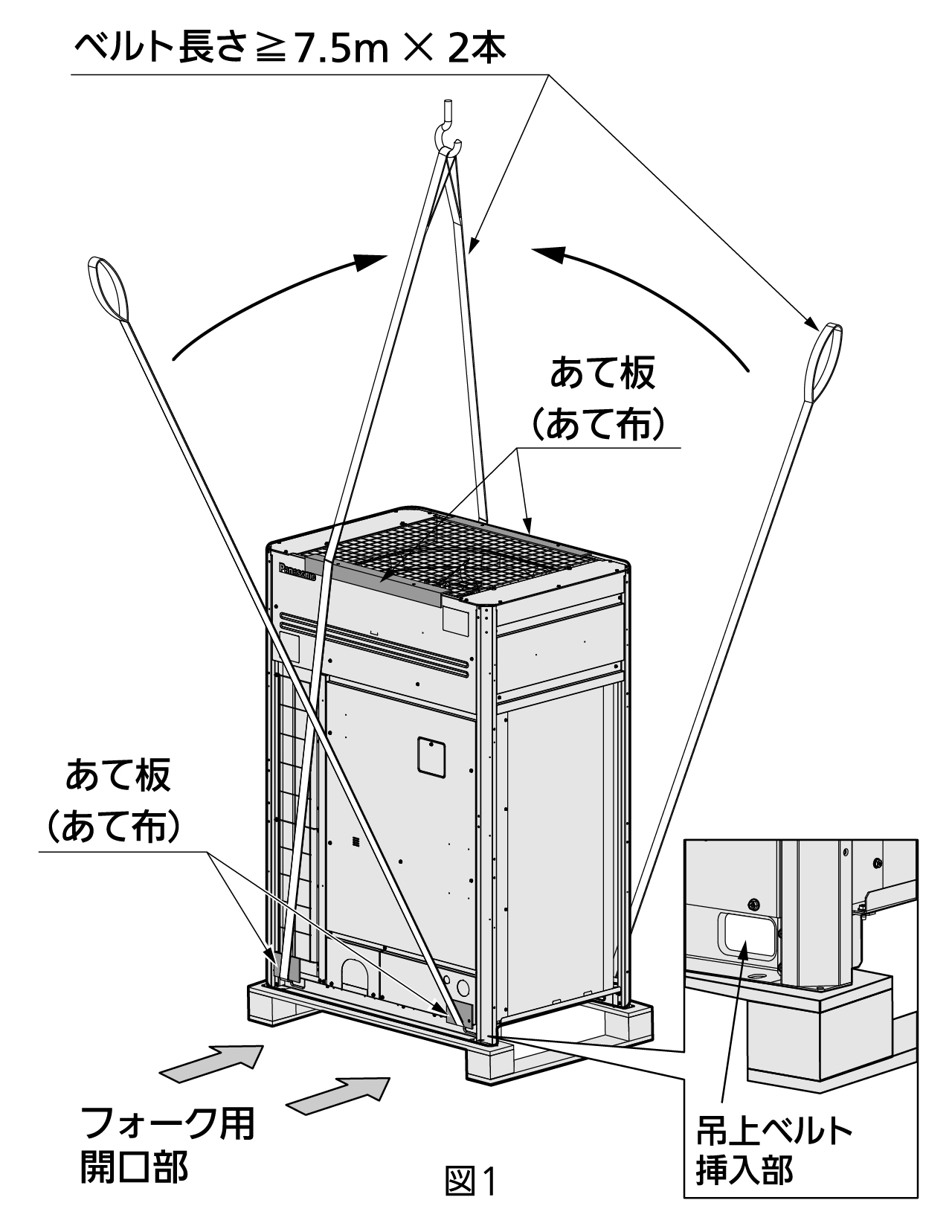

- フォークリフトで搬入する場合は、フォーク用開口部にフォークを通してください。（図1）
クレーンで吊り上げる場合は、ユニットを傷つけないようベルトを使用し、以下の点に注意して、図2の要領で吊り上げてください。 - ユニット吊り上げ用のベルトは、長さ7.5m以上のものを2本使用してください。（図1）

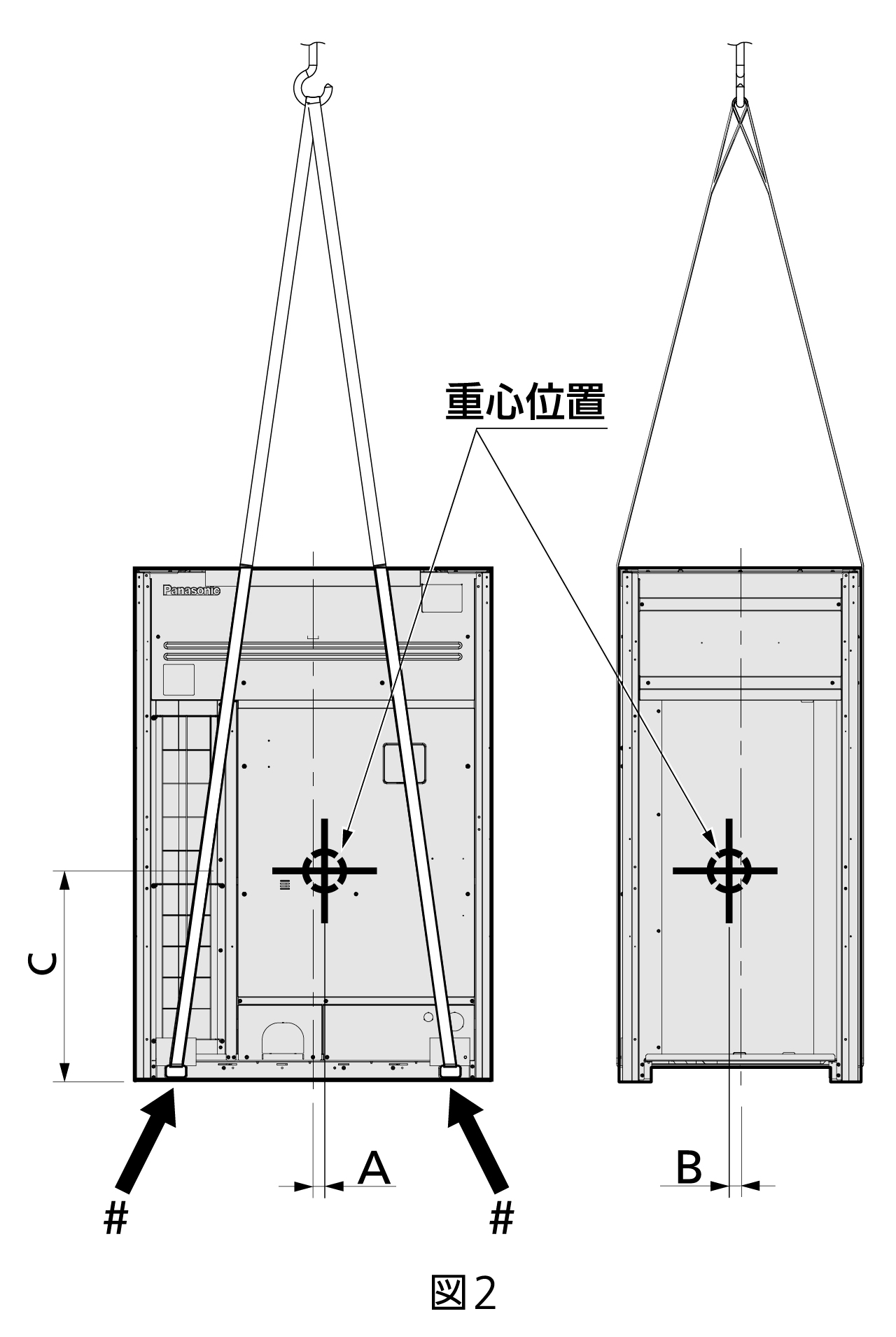

- ベルトを掛けるときは、必ず図2に示す矢印#の位置にある正面、背面各2か所の吊上ベルト挿入部にベルトを通してください。

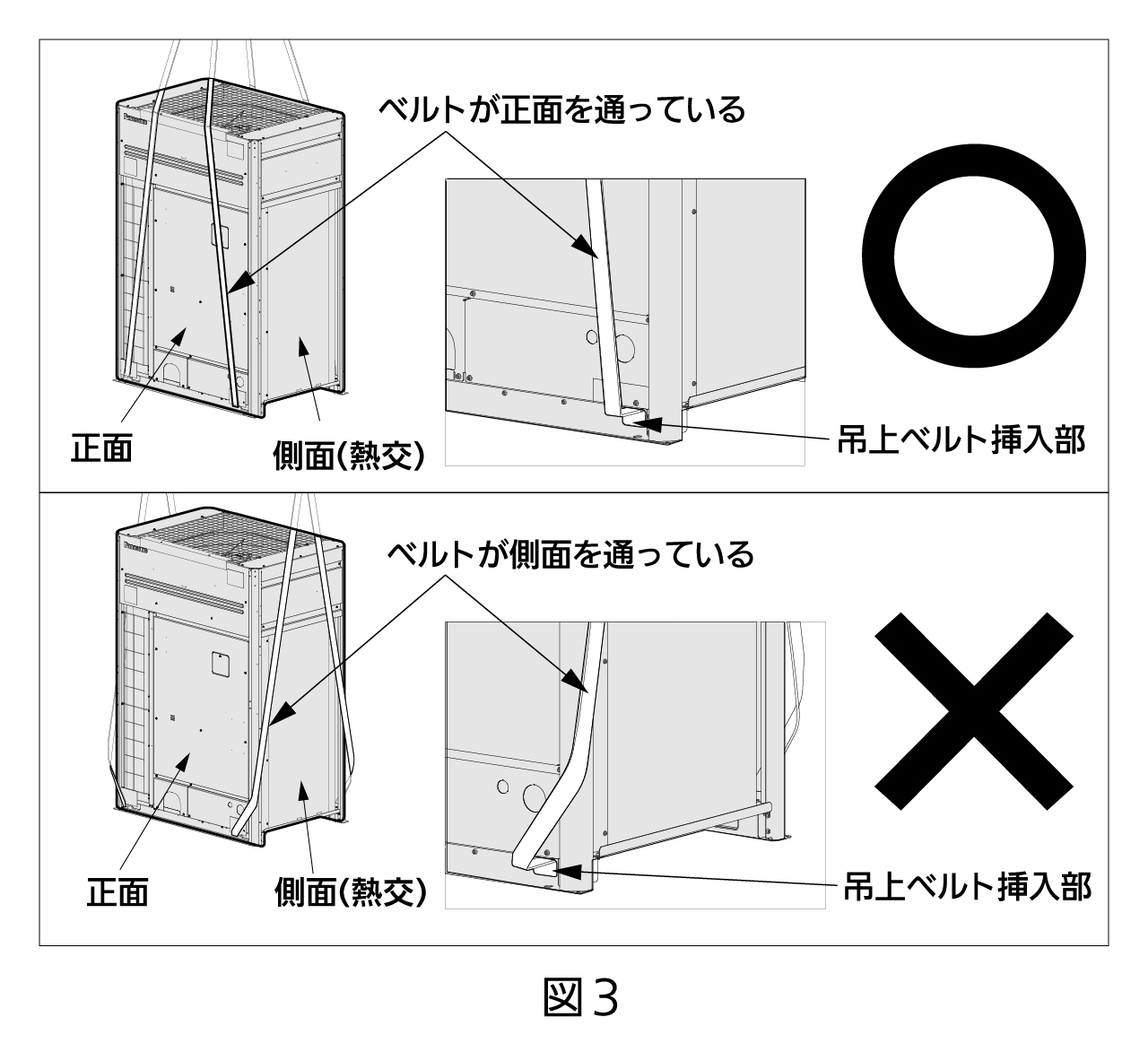

- 吊り上げたとき、バランスが崩れないようにするため、ベルトはたるまないようにしっかりと掛けてください。また、掛けたベルトがはずれないように対策をしてください。（図3）
- ベルトが外装等に接触するところは、あて板やあて布を添えて外装に傷がつかないようにしてください。（図1）

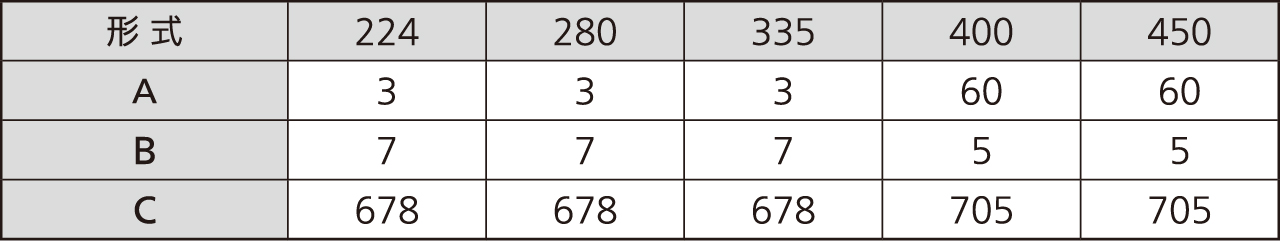

重心位置
（単位mm）
