高効率ビル用マルチ UX6
（CU-UX6シリーズ）
電子マニュアル
試運転設定 インターロック解除
インターロック解除方法
＊本製品は微燃性冷媒（R32）を使用しているため、システム運転前に安全対策の要否判定実施後下記をご確認いただきインターロックを解除してご使用ください。
① 安全対策が不要なこと、もしくは、必要な安全対策が講じられていることを確認
② 安全対策が必要なすべての室内ユニットに安全対策装置が取り付けられたことを施工チェックシート①で確認
③ 同一空調システム内のすべての室内ユニット・室外ユニットの施工チェックシート①の確認が完了し、すべての施工チェックシート①にてインターロック解除判定が“可能”となっている
以上の項目を確認後、室外ユニットにて以下の手順でインターロックを解除してください。
・初回設置時
安全対策装置の接続を確認後

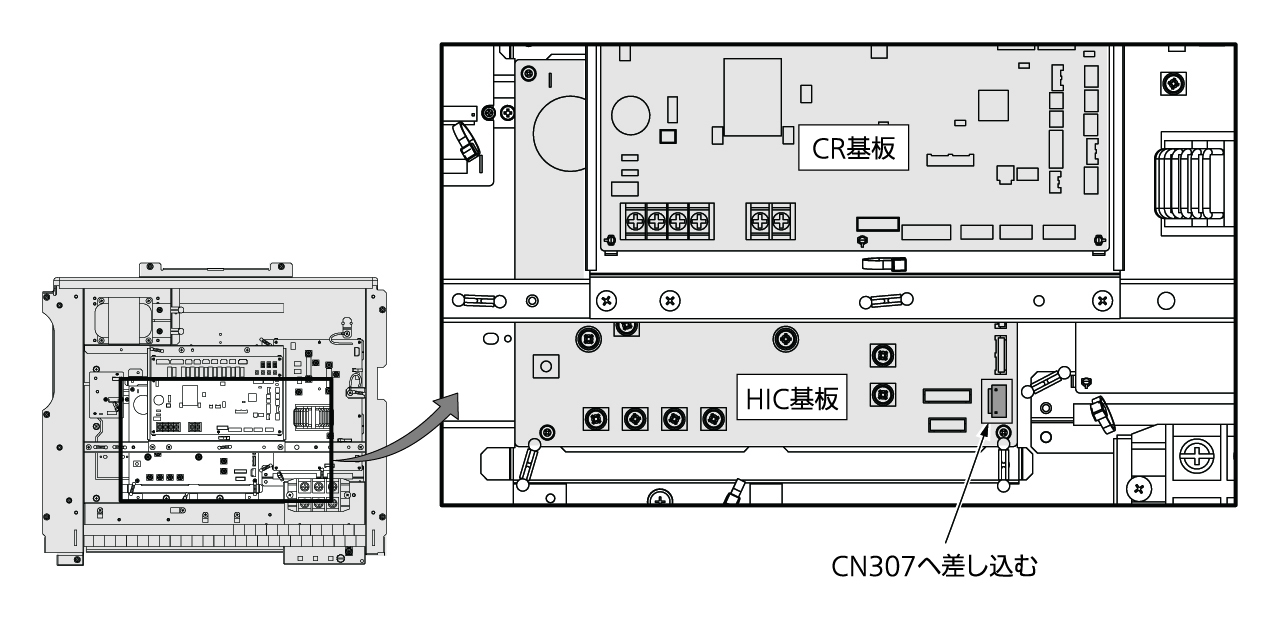

注意ラベルが貼ってある安全対策インターロック・高圧スイッチソケットを室外HIC 基板（電気回路図参照）
CN307に差し込み、インターロックを解除してください。
・2 回目以降
【室内ユニット増設・交換・施工やり直し】
（1）室外ユニット親機の配線用しゃ断器（ブレーカー）を切ってください。
（2）電源停止中に室外ユニット親機の注意ラベルが貼ってある安全対策インターロック・高圧スイッチソケットを抜いてください。
（3）室外ユニットの配線用しゃ断器（ブレーカー）を入れてください。（7セグメントに「P04」が表示されます）
（4）30秒以上経過してから配線用しゃ断器（ブレーカー）を切ってください。
（5）電源停止中に室外ユニット親機の注意ラベルが貼ってある安全対策インターロック・高圧スイッチソケットを接続してください。
（6）室外ユニット親機の配線用しゃ断器（ブレーカー）を入れ、すべての機器の電源がONとなっていること確認し、対象の室内ユニットに対してアドレス設定を実施してください。アドレス設定が終了し、室内ユニットと室外ユニットの通信が開始されると、室内ユニットのインターロックが自動的に解除されます。
