試運転設定アドレス設定

初期設定

下記の順番でアドレス設定を行ってください。

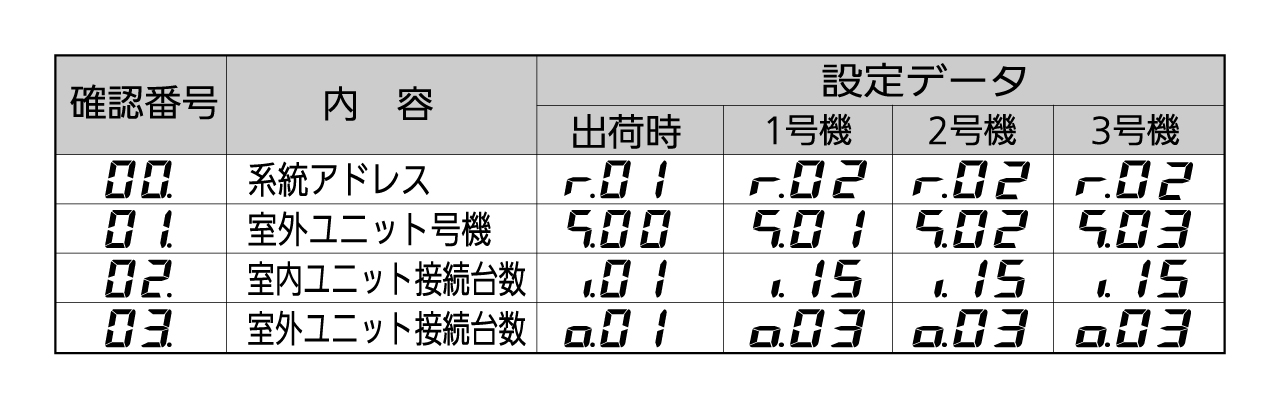

設定データ表示一覧

試運転前に以下の設定をしてください。
すべての室外ユニットについて、

系統アドレス確認番号「」
室外ユニット号機「」
室内ユニット接続台数「」
室外ユニット接続台数「」

を設定してください。

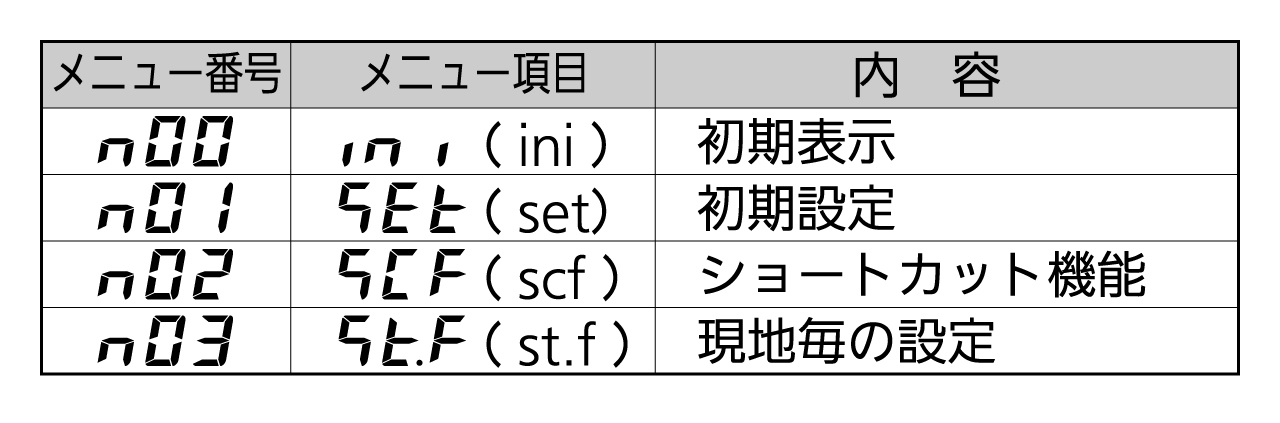

メニュー表示一覧

〈初期設定例〉

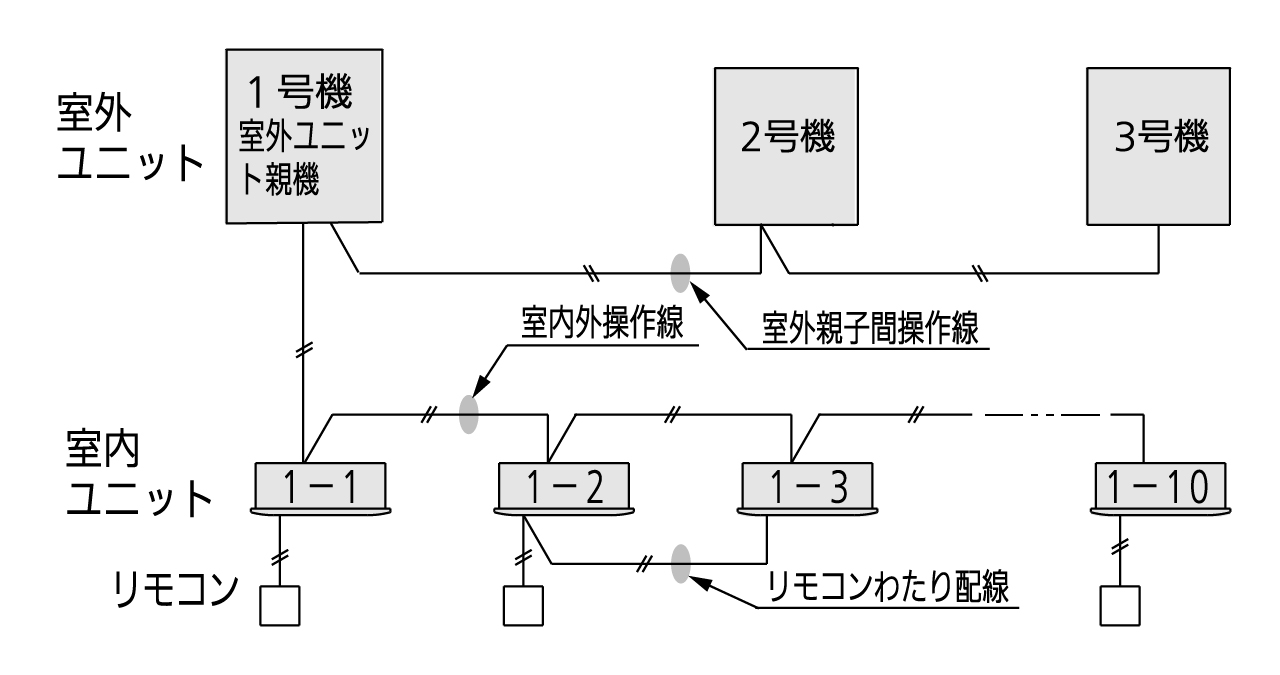

系統アドレス：2、室外ユニット3台接続、室内ユニット15台接続の場合

初期設定例に従って室外ユニットの初期設定をします。

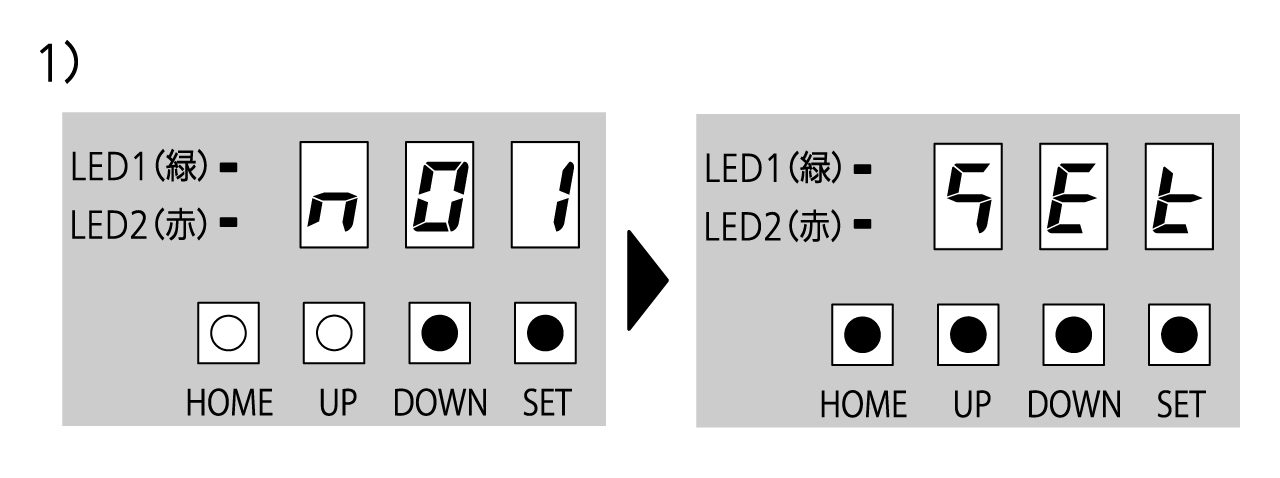

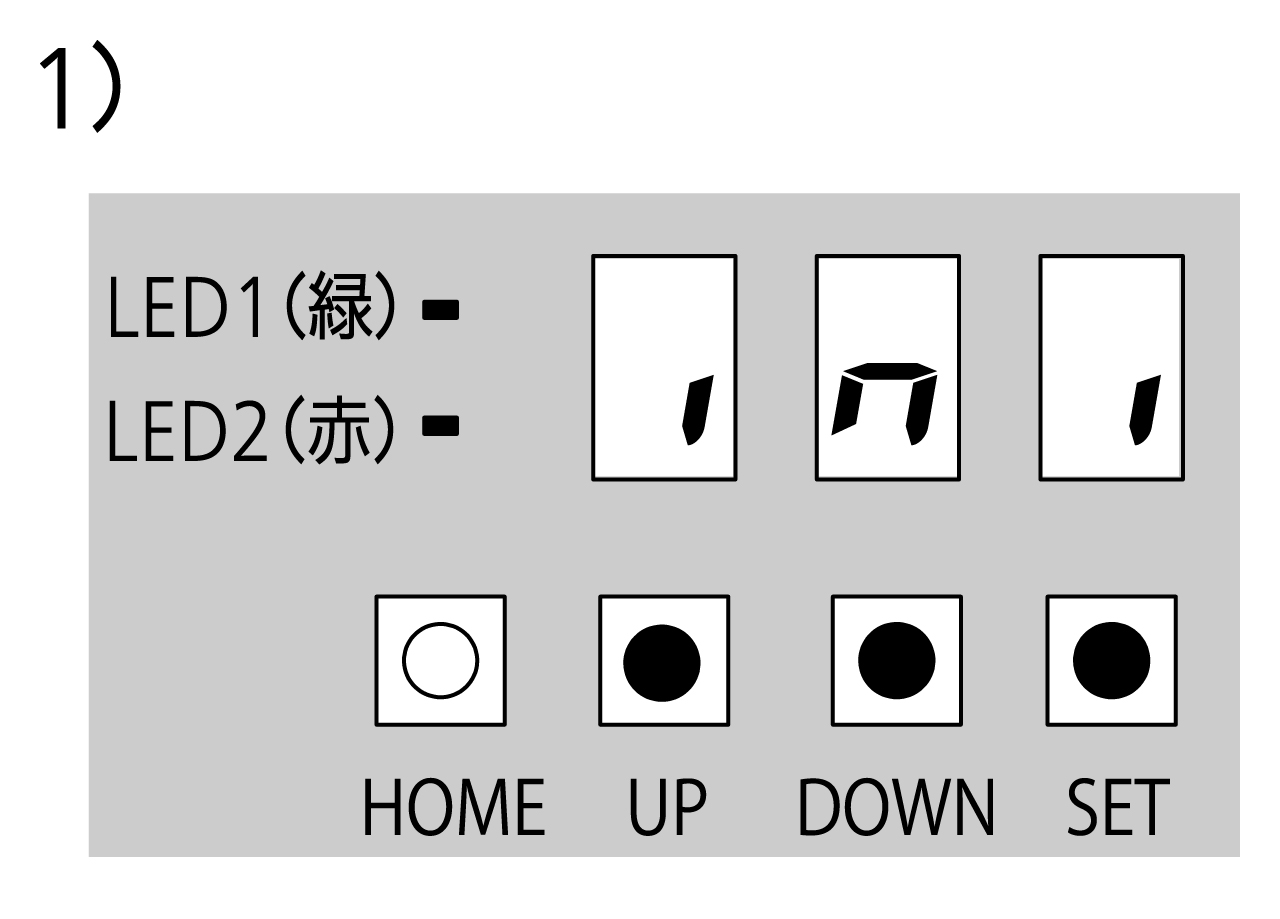

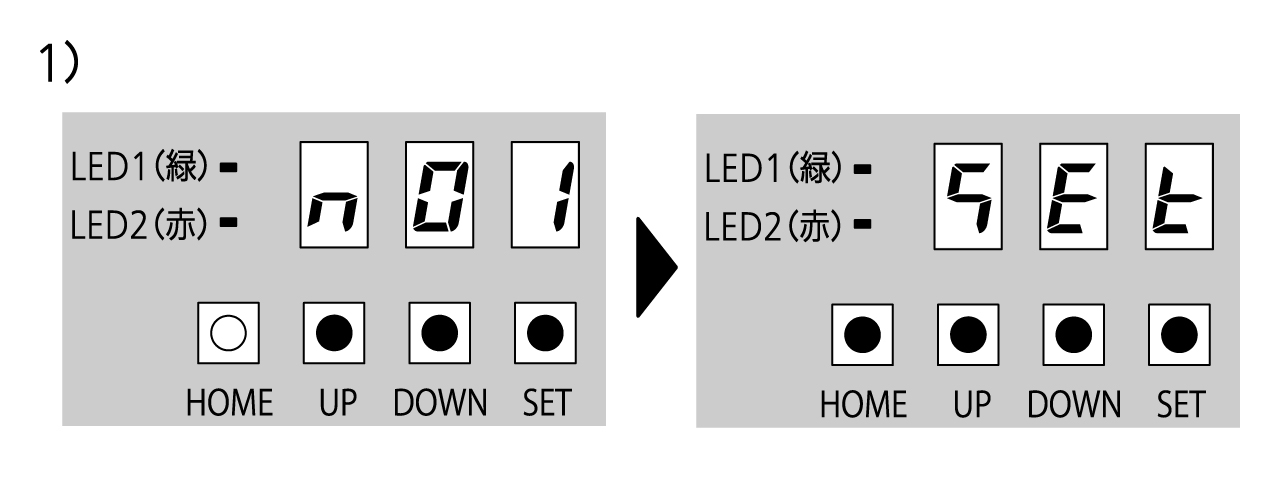

1）「」が点滅していることを確認してください。
表示されていない場合は、HOMEキーを長押ししてください。

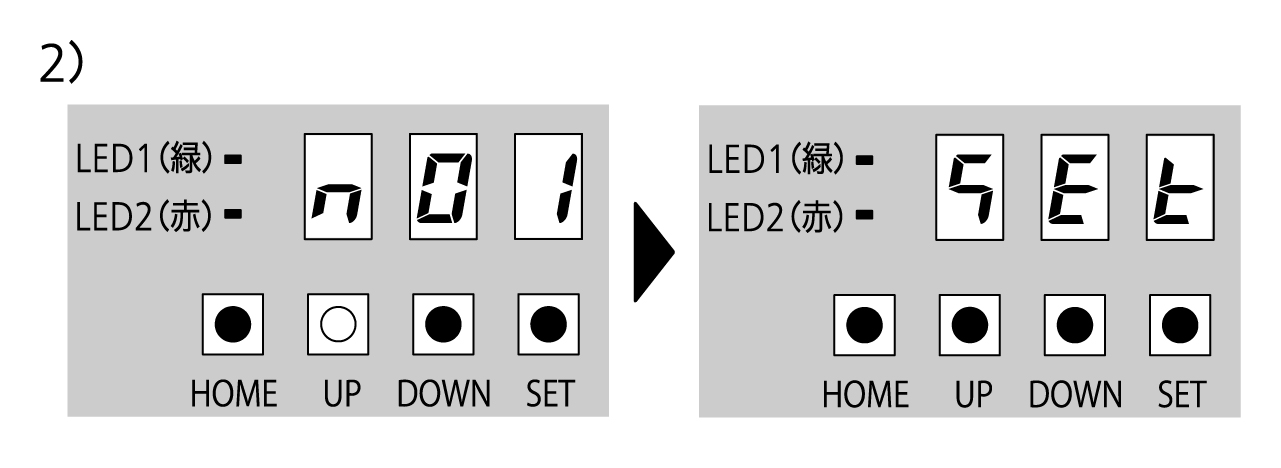

2）UPキーを押しメニュー番号「」（初期設定）を表示します。1秒後にメニュー項目「」が表示されます。

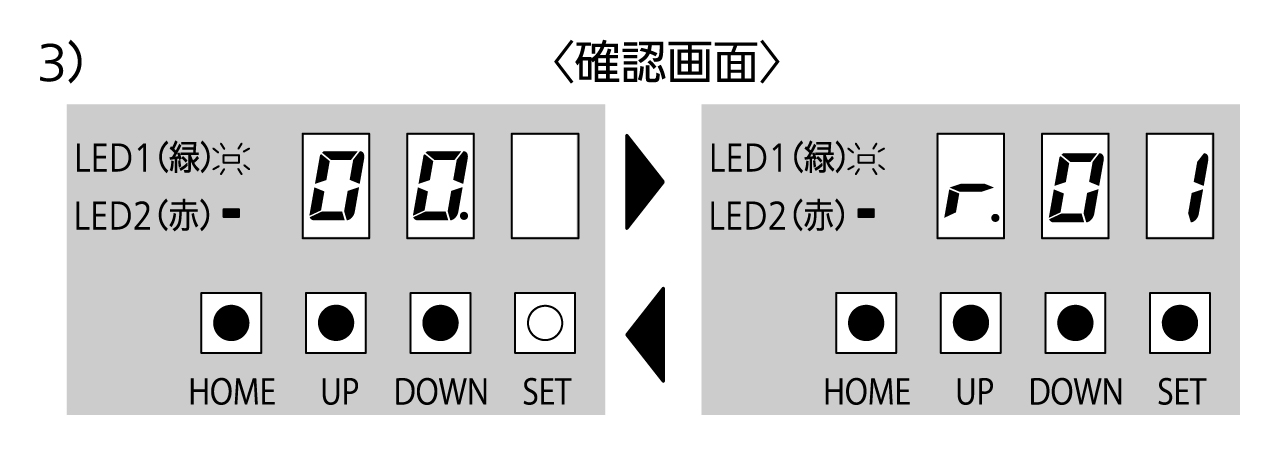

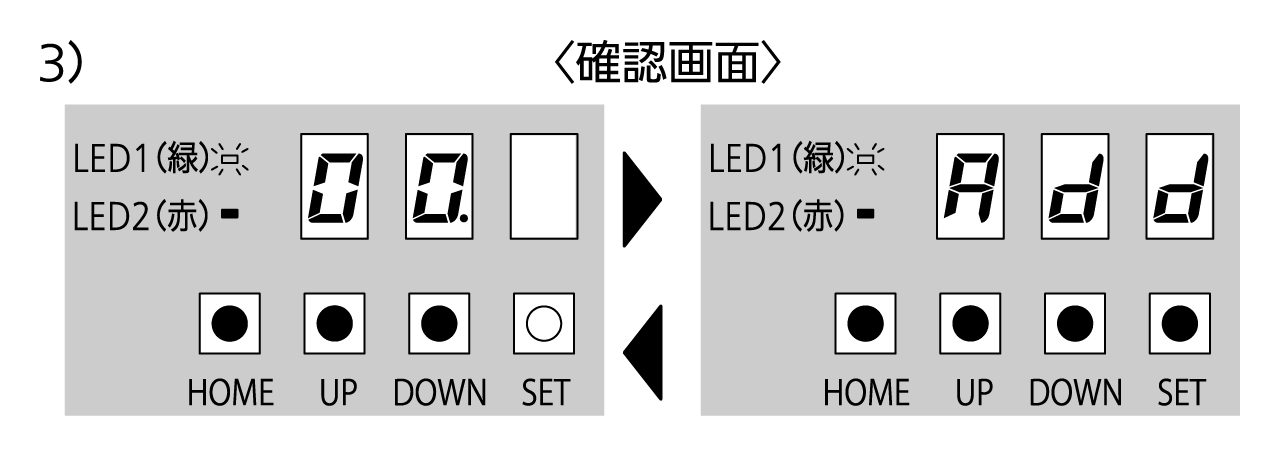

3）SETキーを押してください。確認画面となり、緑のLED が点灯し確認番号「」と設定データ「」が交互表示となります。（UP・DOWNキーで確認番号を変更でき、現在の設定データを確認できます。）

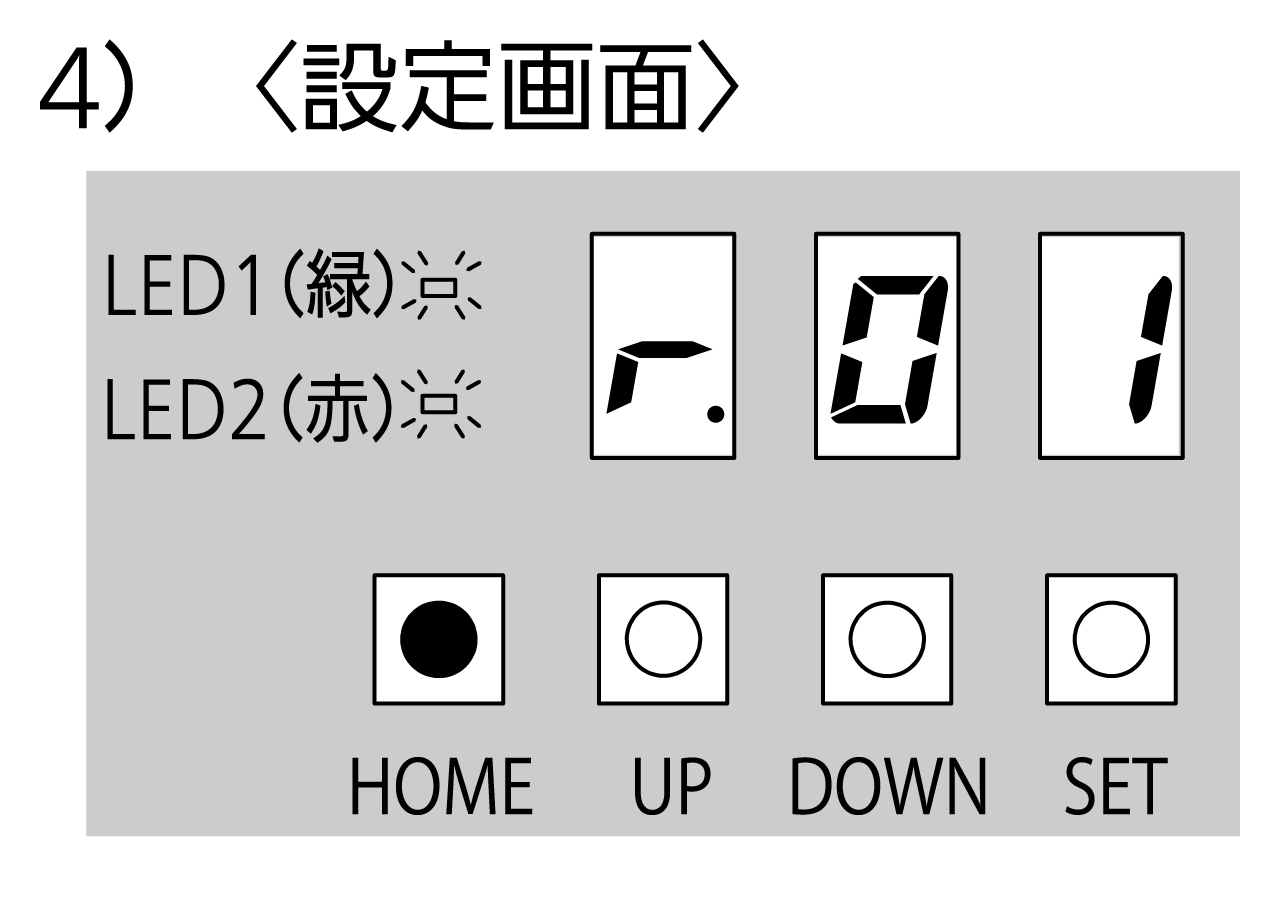

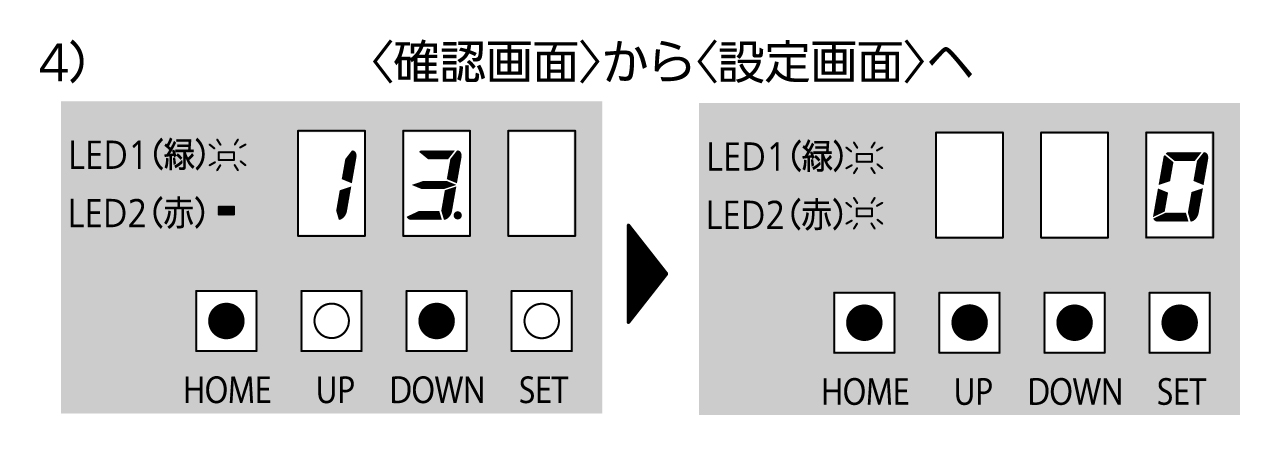

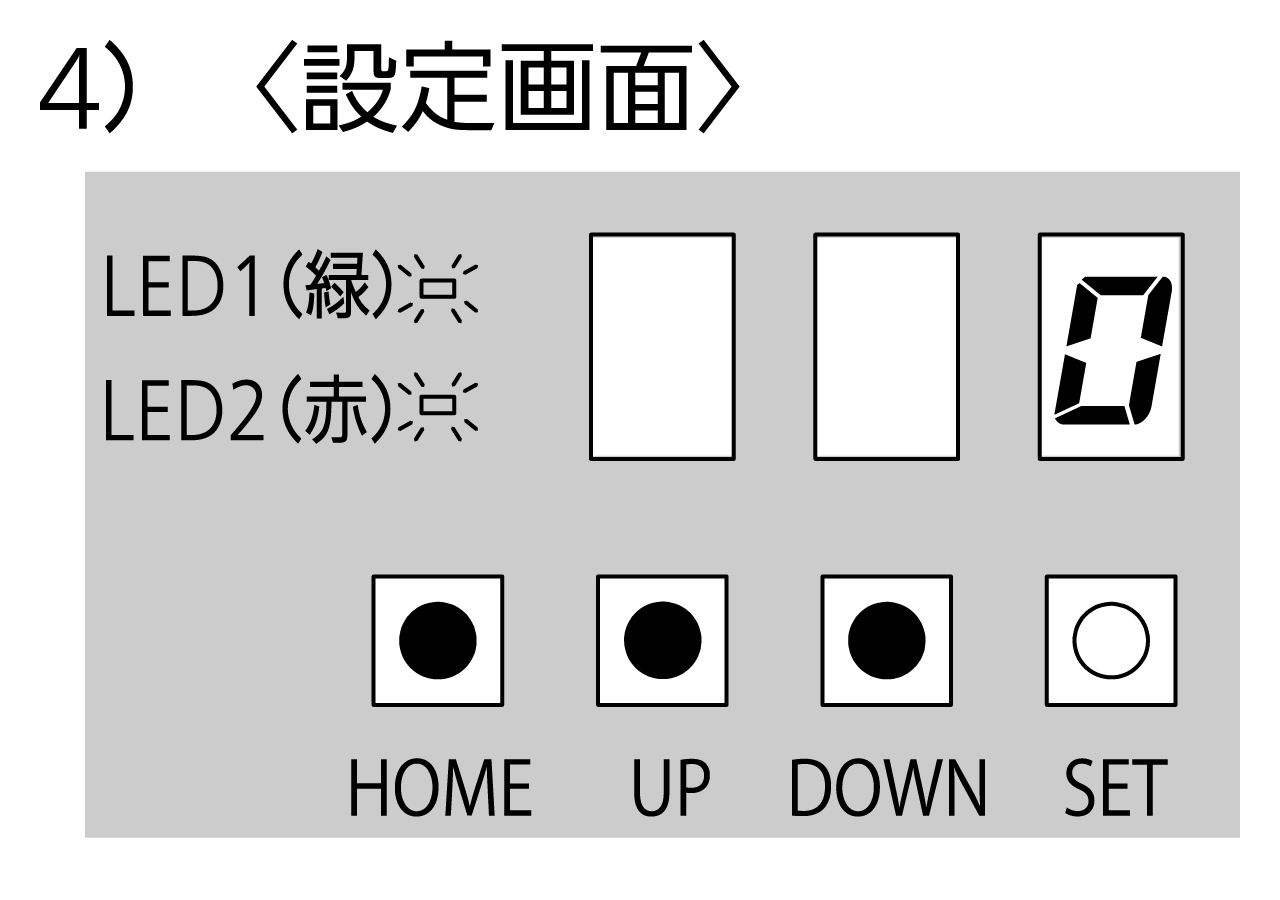

4）UP・DOWNキーで確認番号「」から「」のいずれかを表示した状態でSETキーを長押ししてください。設定画面となり、緑と赤のLEDが点灯します。確認番号「」の場合、「」が表示されます。

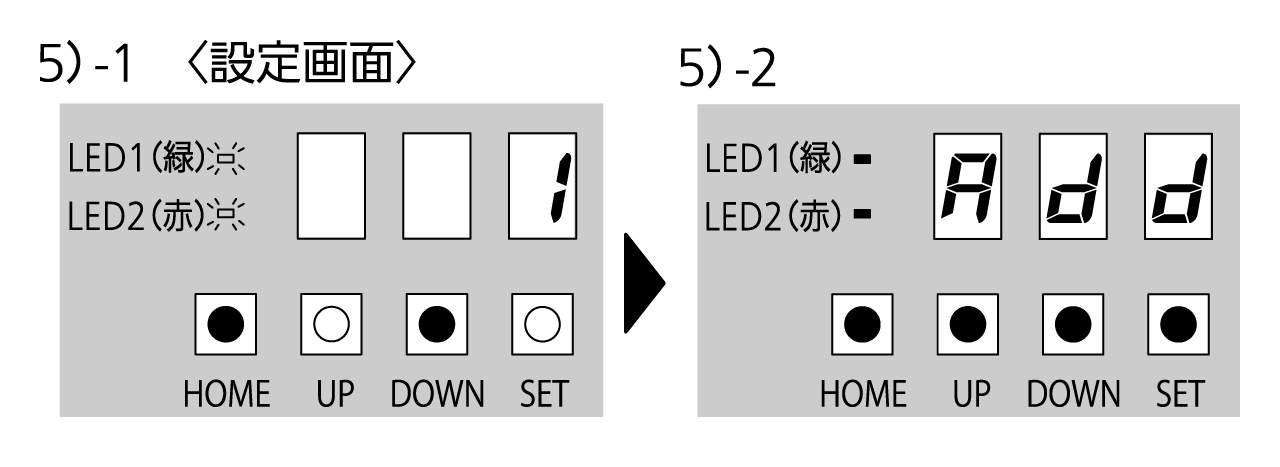

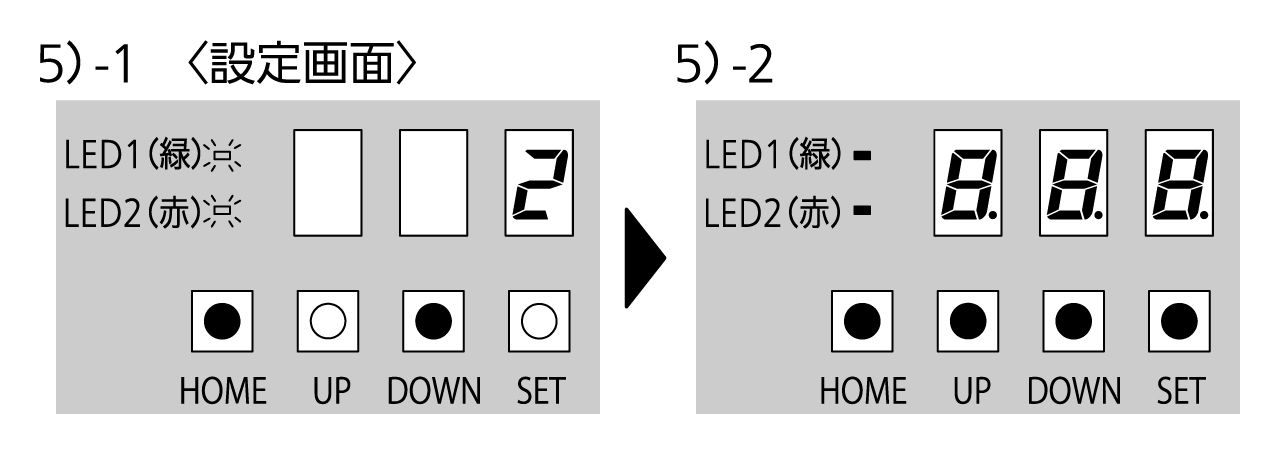

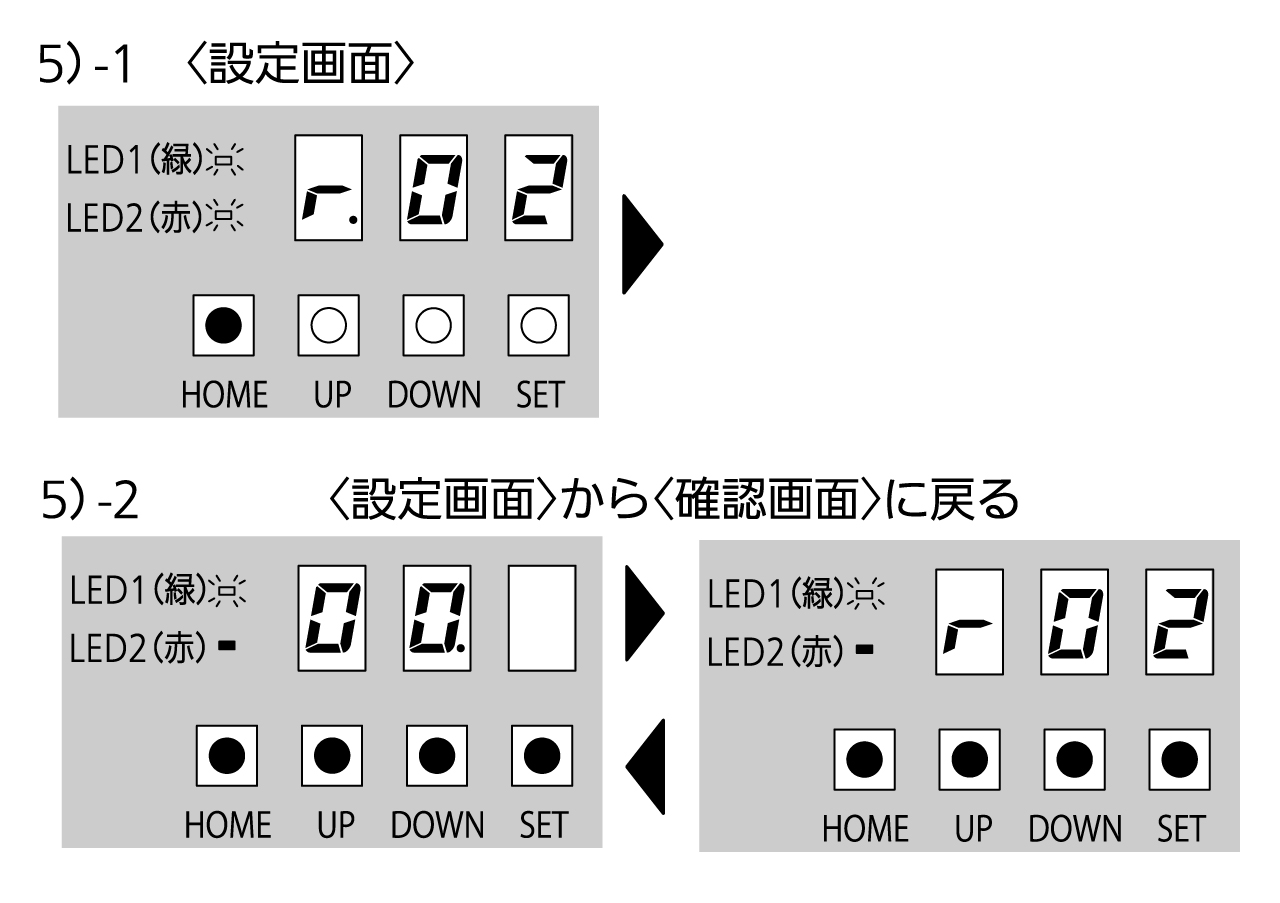

5）UP・DOWNキーで設定データ（系統アドレス：例では「」）を選択し、SET キーを長押ししてください。（下記5）-1）
赤のLED が消灯し確認画面となり、確認番号「」と「」の交互表示となります。（下記5）-2）

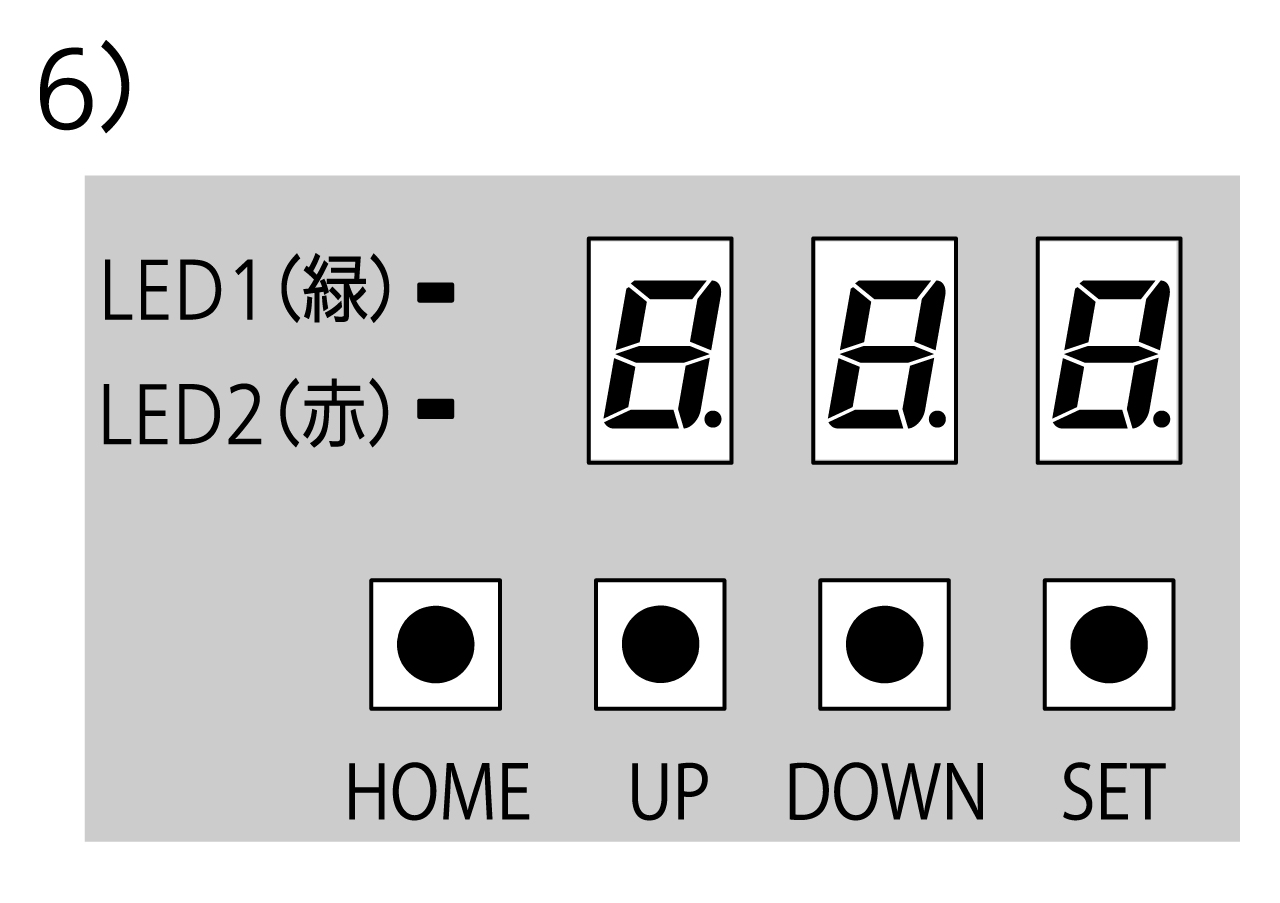

6）以降、4）→ 5）の手順で、確認番号「」（室外ユニット号機）、確認番号「」（室内ユニット接続台数）、「」（室外ユニット接続台数）の設定を行ってください。
7）すべての室外ユニットの設定完了後、同一系統のすべての室外ユニットを再起動してください。

再起動する方法

必ず室外ユニット親機（1号機）で実施してください。
1）HOMEキーを押してください。赤と緑のLEDが両方消灯し、「」が表示されます。1秒後にメニュー項目「」が表示されます。

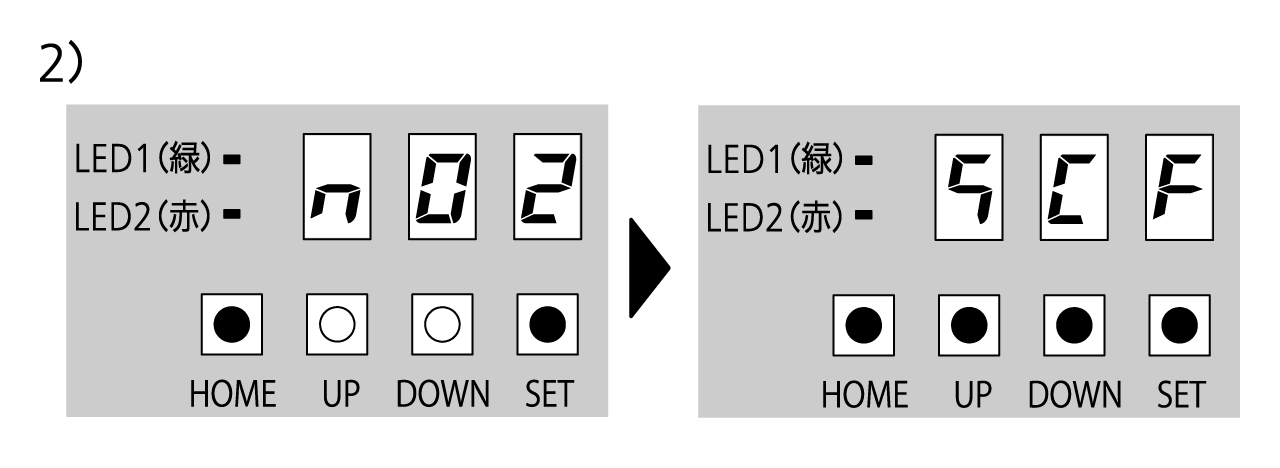

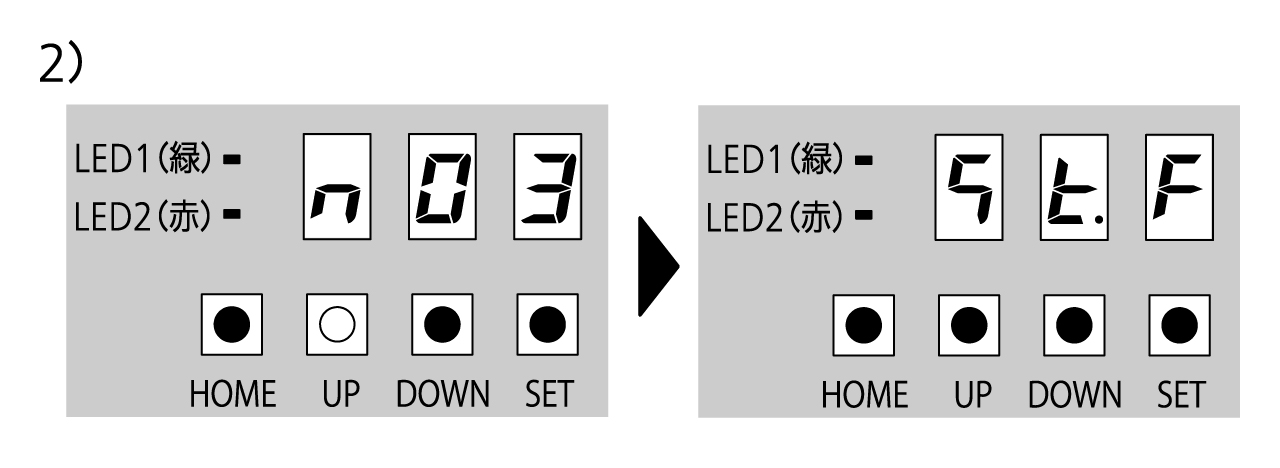

2）UPキーでメニュー番号「」（現地毎の設定）を表示します。1秒後にメニュー項目「」が表示されます。

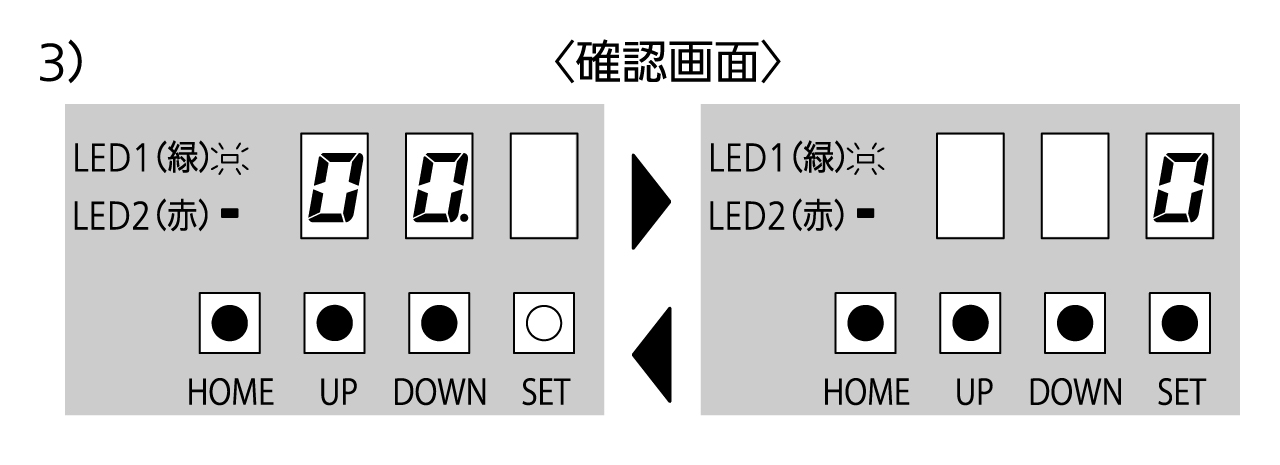

3）SETキーを押してください。確認画面となり、緑のLEDが点灯し、確認番号「」と設定データ「」の交互表示となります。

4）UPキーで確認番号「」（再起動）を選択し、SETキーを長押ししてください。設定画面となり、緑と赤のLEDが点灯し、設定データ「」が表示されます。

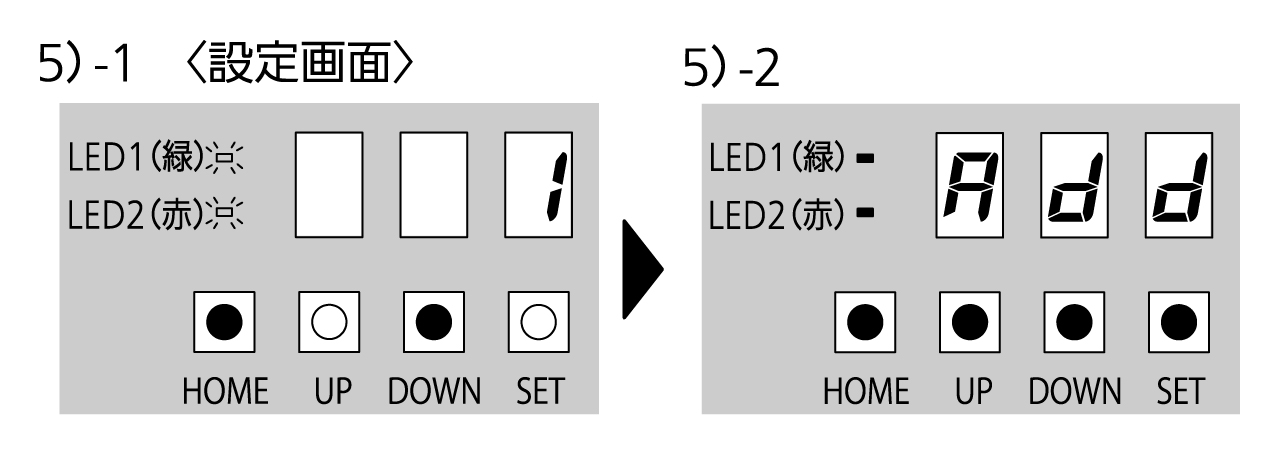

5）UPキーで設定データ「」を選択し、SETキーを長押ししてください。（下記5）-1）
7 セグメント表示が一旦消灯し、「」が表示されます。（下記5）- 2）
再度7セグメント表示が消灯し、表示が循環表示に変わります。

室外ユニット子機設定中は、再起動しないでください。
設定が正しくできていない場合は運転できません。各室外ユニットの設定を見直してください。

自動アドレス設定方法

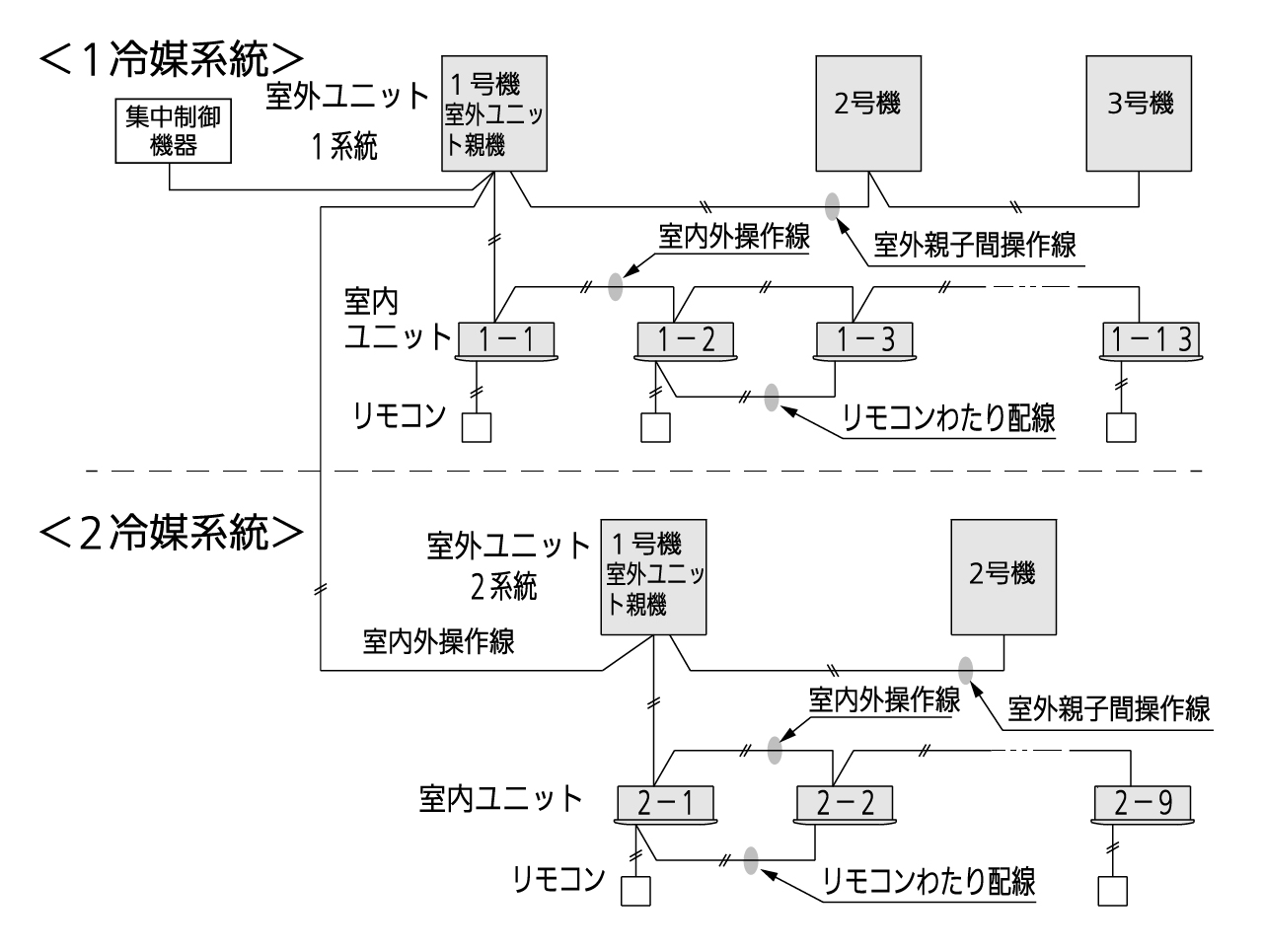

■室内外操作線が複数系統に接続されていない場合

圧縮機を運転せずに室内ユニットアドレスの設定ができます。

■室内外操作線が複数系統に接続されて、1系統ごとに室内・室外ユニットの電源を入れることができる場合

圧縮機を運転せずに室内ユニットアドレスの設定ができます。

●室外ユニットから自動アドレス設定を操作

上記の条件を満たしている場合、下記の手順にて自動アドレス設定ができます。
1）循環表示からUPキーを押すと、「」が表示されます。（循環表示以外が表示されている場合は、HOMEキーを長押しすると循環表示になります）
1秒後にメニュー項目「」が表示されます。

2）UP・DOWNキーでメニュー番号「」（ショートカット機能）を表示します。1秒後にメニュー項目「」が表示されます。

3）SETキーを押してください。確認画面となり、緑のLEDが点灯し、確認番号「」と設定データ「」の交互表示となります。

4）SETキーを長押ししてください。設定画面となり、緑と赤のLEDが点灯し、設定データ「」が表示されます。

5）UPキーで設定データ「」を選択し、SETキーを長押ししてください。（下記5）-1）
緑と赤のLEDが消灯し、「」が点滅します。自動アドレス中は「」が点滅します。（下記5）-2）

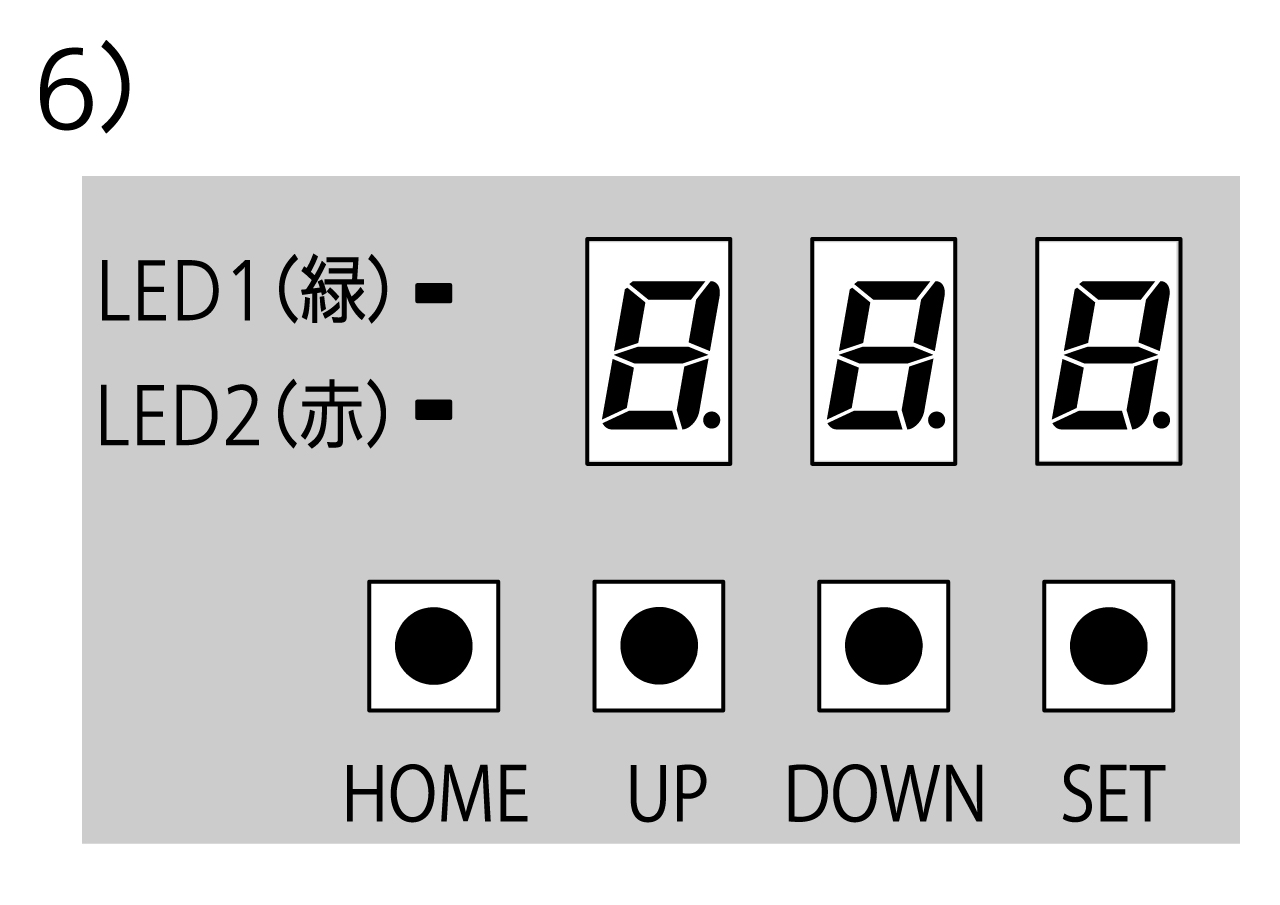

6）自動アドレスが正常に終了した場合、7セグメント表示が一旦消灯し、「」が表示されます。再度7セグメント表示が消灯し、表示が循環表示に変わります。
自動アドレスが正常に終了しなかった場合、警報表示に従って対処してください。対処後に再度自動アドレスを実施してください。

7）リモコンからの運転が可能になります。
＊自動アドレスを中断する場合は、メニュー番号「」でメニュー項目「」が表示後、SETキーを押します。確認番号「」を選択し、SETキーを長押しします。設定データ「」を選択し、SETキーを長押しします。自動アドレスを中断し、メニュー表示に戻ります。

■室内外操作線が複数系統に接続されて、1系統ごとに室内・室外ユニットの電源を入れることができない場合

圧縮機を運転しないと室内ユニットアドレスの設定ができません。下記の暖房・冷房モードでの自動アドレス設定となります。

●暖房・冷房モードでの自動アドレス設定操作

室外ユニットに通電後、5時間以上経過してから行ってください。
1）循環表示からUPキーを押すと、「」が表示されます。（循環表示以外が表示されている場合は、HOMEキーを長押しすると循環表示になります）
1秒後にメニュー項目「」が表示されます。

2）UP・DOWNキーでメニュー番号「」（ショートカット機能）を表示します。1秒後にメニュー項目「」が表示されます。

3）SETキーを押してください。確認画面となり、緑のLEDが点灯し、確認番号「」と設定データ「」の交互表示となります。

4）SETキーを長押ししてください。設定画面となり、緑と赤のLEDが点灯し、設定データ「」が表示されます。

5）UPキーで、暖房モードの場合：設定データ「」、冷房モードの場合：設定データ「」を選択し、SETキーを長押しします。（下記5）-1）
緑と赤のLEDが消灯し、「」が点滅します。自動アドレス中は「」が点滅し続けます。（下記5）-2）
自動アドレス設定の通信が始まり、圧縮機が運転し暖房もしくは冷房モードでの自動アドレスが開始します。すべての室内ユニットも運転状態になります。
