Dòng FSV-EX MF3 3 đường ống Làm mát và Sưởi ấm đồng thời

Dòng FSV-EX MF3 3 đường ống Làm mát và Sưởi ấm đồng thời

Để sưởi ấm và làm mát đồng thời

Hệ thống sưởi ấm và làm mát đồng thời FSV dòng MF3 là giải pháp tối ưu cho những khách hàng khó tính nhất và những môi trường lắp đặt đòi hỏi khắt khe.
  • R410A
  • Inverter
  • Thu hồi nhiệt
Phóng to
Thu nhỏ
Đóng
Dòng FSV-EX MF3 3 đường ống Làm mát và Sưởi ấm đồng thời

Tính năng

Làm mát/sưởi ấm kW (định mức)

22.4/25.0

28.0/31.5

33.5/37.5

40.0/45.0

45.0/50.0

Làm mát/sưởi ấm Btu/giờ (định mức)

76,500/85,300

95,600/107,500

114,300/128,000

136,500/153,600

153,600/170,600

Model

U-8MF3R7

U-10MF3R7

U-12MF3R7

U-14MF3R7

U-16MF3R7

Vận hành sưởi ấm và làm mát đồng thời

Dòng FSV-EX MF3 3 đường ống của Panasonic là giải pháp lý tưởng để đáp ứng nhu cầu của khách hàng. MF3 sử dụng công nghệ thu hồi nhiệt cho phép vận hành đồng thời làm mát và sưởi ấm trong một hệ thống VRF duy nhất, giúp điều hòa không khí linh hoạt.
・ Các tòa nhà văn phòng có nhiệt độ phòng khác nhau do lượng ánh sáng mặt trời trực tiếp nhận được khác nhau
・ Các tòa nhà có phòng máy tính/thiết bị kinh doanh cần làm mát quanh năm
・ Khách sạn và các cơ sở khác sử dụng đồng thời hệ thống sưởi và làm mát
Vận hành sưởi ấm và làm mát đồng thời

Hiệu suất tiết kiệm năng lượng vượt trội

Hiệu suất tiết kiệm năng lượng vượt trội
Hiệu quả hoạt động được cải thiện nhờ sử dụng môi chất lạnh R410A hiệu quả cao, máy nén DC Inverter mới và thiết kế bộ trao đổi nhiệt mới.

Công nghệ chìa khóa giúp tiết kiệm năng lượng tuyệt vời

Nhiều máy nén đôi sử dụng công nghệ Inverter hoàn toàn với công suất lớn

Các bộ phận được thiết kế lại trong thân máy giúp cải thiện hiệu suất, đặc biệt là trong điều kiện làm mát định mức và hiệu suất COP. Đầu tiên, hai máy nén được điều khiển độc lập đạt được hiệu quả cao (hơn 14 HP). Sau đó, máy nén twin rotary với độ rung thấp giúp đạt COP cao.
Nhiều máy nén đôi sử dụng công nghệ Inverter hoàn toàn với công suất lớn

Diện tích bề mặt trao đổi nhiệt mở rộng

Bộ trao đổi nhiệt mới có cấu trúc ba mặt. So với cấu trúc bề mặt kép trong các model hiện tại, không có sự phân chia không gian và diện tích trao đổi nhiệt lớn hơn. Ngoài ra, thiết kế đường ống hiệu quả cao giúp tăng hiệu suất trao đổi nhiệt lên 5%*. Thiết kế 3 hàng của dàn ngưng tụ giúp cải thiện hiệu quả trao đổi nhiệt bằng cách tăng diện tích bề mặt.**
Lưu ý: Đối với các thiết bị có công suất 8/10 HP, bộ trao đổi nhiệt được thiết kế 2 hàng. *Dựa trên báo cáo nội bộ của Panasonic. **Đối với các thiết bị có công suất 12/14/16 HP.
Diện tích bề mặt trao đổi nhiệt mở rộng

Tiết kiệm năng lượng và điều hòa không khí thoải mái

Hệ thống quản lý dầu tiết kiệm năng lượng và điều hòa không khí thoải mái

Nếu mất thời gian thu hồi dầu đã chuyển sang phía dàn lạnh, khả năng làm mát sẽ bị giảm. Hệ thống VRF của Panasonic giảm thiểu thời gian và tần suất thu hồi dầu bằng cách quản lý quy trình thu hồi dầu theo ba giai đoạn, trang bị cho các thiết bị cảm biến để phát hiện mức dầu và sử dụng bộ tích áp. Điều này giúp làm giảm mức tiêu thụ năng lượng và duy trì sự thoải mái mà không làm giảm khả năng làm mát.
Hệ thống quản lý dầu tiết kiệm năng lượng và điều hòa không khí thoải mái

Nhiệt độ bay hơi thay đổi (VET) giúp tiết kiệm năng lượng và điều hòa không khí thoải mái

Dàn lạnh và dàn nóng hoạt động song song để kiểm soát nhiệt độ bay hơi, lượng môi chất lạnh và luồng không khí. Điều này cho phép điều hòa không khí tối ưu theo số lượng người trong phòng và nhiệt độ trong nhà, cũng như tiết kiệm năng lượng và thoải mái.

Lưu ý: Khi tốc độ quạt được đặt ở mức Tự động.

Nhiệt độ bay hơi thay đổi (VET) giúp tiết kiệm năng lượng và điều hòa không khí thoải mái

Sẵn sàng đáp ứng nhu cầu

Đáp ứng nhu cầu đơn giản

Với công nghệ điều khiển inverter, tất cả các hệ thống FSV của Panasonic đều sẵn sàng Quản lý đáp ứng nhu cầu (DRM). Với hệ thống điều khiển này, mức tiêu thụ điện năng tại thời điểm tải cao nhất có thể được thiết đặt theo ba bước để mang lại hiệu suất tối ưu. Điều này giúp giảm mức tiêu thụ điện năng hàng năm với mức thất thoát năng lượng tối thiểu mà vẫn mang đến sự thoải mái.

Có thể sử dụng thiết bị đầu cuối kiểm soát nhu cầu để kiểm soát 0-70-100% công suất.
Lưu ý: Cụm thiết bị đầu cuối CZ-CAPDC3 sẽ được cung cấp riêng.
Đáp ứng nhu cầu đơn giản

Đáp ứng nhu cầu linh hoạt

Có thể cài đặt ở mức 0% hoặc trong phạm vi từ 40 đến 100% (theo từng 5%). Tại thời điểm vận chuyển, đã cài đặt sẵn ba bước 0%, 70% và 100%.
Lưu ý: Thiết bị Seri-Para l/O ngoài trời CZ-CAPDC2 được cung cấp riêng. Có thể cài đặt bộ hẹn giờ theo yêu cầu cho điều khiển từ xa chuyên dụng.
Đáp ứng nhu cầu linh hoạt

Độ bền cao

Phạm vi hoạt động mở rộng

Có thể vận hành làm mát ngay cả khi nhiệt độ ngoài trời thấp tới -10°C DB hoặc cao tới 52°C DB. Khi hoạt động sưởi ấm, thiết bị có thể hoạt động ngay cả khi nhiệt độ ngoài trời thấp tới -20°C WB. Có thể thiết lập nhiệt độ trên điều khiển từ xa từ 16°C cho đến 30°C*.
*Tùy thuộc vào loại điều khiển từ xa.
Lưu ý: Công suất làm mát/sưởi ấm phụ thuộc vào nhiệt độ trong nhà/ngoài trời. Vui lòng tham khảo tài liệu kỹ thuật.
Phạm vi hoạt động mở rộng

Chống gỉ và dễ bảo trì

Lá tản nhiệt xanh chống ăn mòn của bộ trao đổi nhiệt giúp chống ăn mòn tốt hơn. Panasonic cũng sử dụng dàn ngưng tụ loại ống đồng giúp dễ dàng sửa chữa và bảo trì. Tất cả các model đều được trang bị Dàn tản nhiệt có lá tản nhiệt xanh.
Lưu ý: Lựa chọn thiết bị này không loại bỏ hoàn toàn khả năng hình thành rỉ sét. Để biết chi tiết liên quan đến quy trình lắp đặt và bảo trì thiết bị, vui lòng tham khảo ý kiến của đại lý được ủy quyền.
Chống gỉ và dễ bảo trì

Hoạt động đáng tin cậy

Kéo dài tuổi thọ máy nén nhờ đồng nhất thời gian vận hành máy nén

Tổng thời gian chạy của các máy nén được theo dõi bởi một vi máy tính tích hợp, đảm bảo rằng thời gian hoạt động của tất cả các máy nén trong cùng một mạch môi chất lạnh được cân bằng.* Máy nén có lịch sử hoạt động ít hơn được chọn trước tiên, đảm bảo mức độ hao mòn như nhau trên tất cả các máy nén và kéo dài tuổi thọ làm việc của toàn hệ thống.**
*Phụ thuộc vào thời gian hoạt động tích lũy của mỗi máy nén. **Có thể thay đổi mức độ ưu tiên của máy nén. (ví dụ) Trường hợp 1: A->C->B->D, Trường hợp 2: C->A->D->B, Trường hợp 3: A->C->D->B, Trường hợp 4: C->A->B->D
Kéo dài tuổi thọ máy nén nhờ đồng nhất thời gian vận hành máy nén

Hoạt động sao lưu tự động trong trường hợp hỏng máy nén hoặc hỏng dàn nóng

Hoạt động sao lưu tự động hoạt động trong trường hợp hỏng máy nén hoặc trục trặc dàn nóng. Ngay cả khi toàn bộ dàn nóng bị hỏng, dàn nóng kia vẫn tiếp tục chạy và ngay cả khi một máy nén trong một hệ thống bị hỏng, máy nén kia vẫn tiếp tục chạy.
Lưu ý: Ngoại trừ lắp đặt thiết bị đơn lẻ có công suất 8, 10 & 12 HP. Hoạt động dự phòng cho phép tiếp tục làm mát hoặc sưởi ấm không bị gián đoạn trong thời gian chờ bảo dưỡng. Người dùng nên liên hệ với trung tâm dịch vụ được ủy quyền ngay khi xảy ra lỗi.
Hoạt động sao lưu tự động trong trường hợp hỏng máy nén hoặc hỏng dàn nóng

Lắp đặt và thiết kế cực kỳ linh hoạt

・ Chiều dài đường ống dài tối đa lên tới 500 m.
・ Chiều dài đường ống thực tế 200 m.
・ Chênh lệch độ cao tối đa 50 m trong trường hợp dàn nóng cao hơn dàn lạnh.
・ Mức chênh lệch độ cao tối đa 15 mét giữa các dàn lạnh.
・ Lên đến 40 m chiều dài đường ống sau nhánh đầu tiên.
・ Có thể kết nối lên đến 52 dàn lạnh.
・ Tỷ lệ công suất dàn lạnh/dàn nóng tối đa cho phép có thể kết nối lên tới 150%.
・ Áp suất tĩnh bên ngoài 80 Pa.
Lắp đặt và thiết kế cực kỳ linh hoạt

Thông số kỹ thuật

U-8MF3R7

Hình ảnh của U-8MF3R7 sản phẩm

U-10MF3R7

Hình ảnh của U-10MF3R7 sản phẩm

U-12MF3R7

Hình ảnh của U-12MF3R7 sản phẩm

U-14MF3R7

Hình ảnh của U-14MF3R7 sản phẩm

U-16MF3R7

Hình ảnh của U-16MF3R7 sản phẩm
  • R410AR410A
  • InverterInverter
  • Thu hồi nhiệtThu hồi nhiệt

Dải công suất đa dạng từ 8 HP đến 48 HP

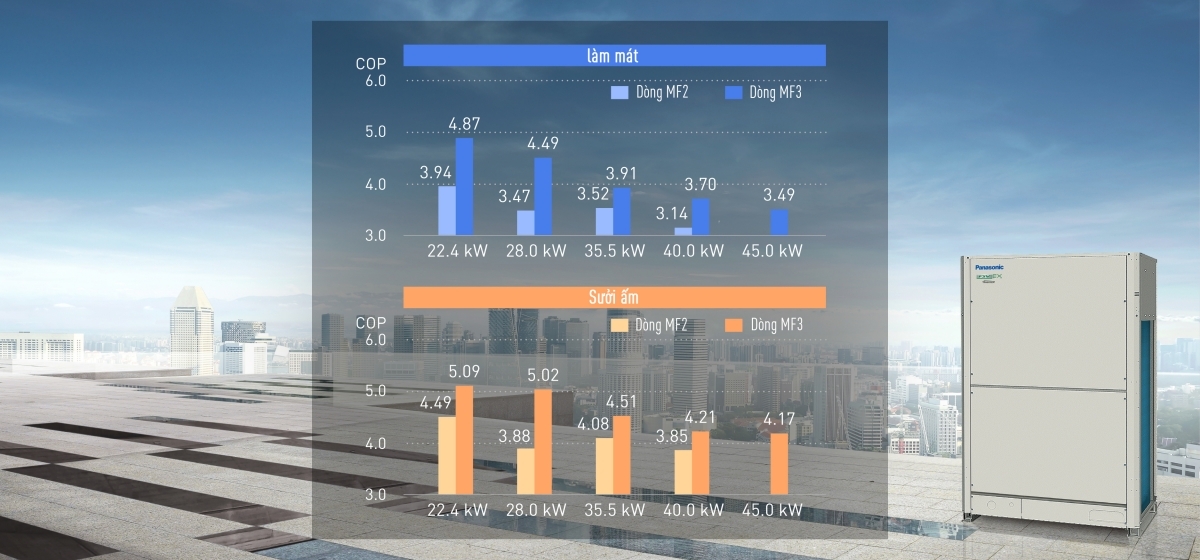

COP hàng đầu 4,87 (làm mát) và 5,09 (sưởi ấm) (đối với mẫu thiết bị có công suất 8 HP)

Có thể làm mát khi nhiệt độ ngoài trời lên đến 52 C (DB)

Phạm vi hoạt động sưởi ấm thấp tới -20˚C WB (nhiệt độ ngoài trời)

Chiều dài đường ống tối đa lớn (lên đến 500 m)

Có thể kết nối lên đến 52 dàn lạnh

U-8MF3R7 U-10MF3R7 U-12MF3R7 U-14MF3R7 U-16MF3R7
HP 8 HP 10 HP 12 HP 14 HP 16 HP
Nguồn điện (50 Hz) 380/400/415 V, 3 pha 380/400/415 V, 3 pha 380/400/415 V, 3 pha 380/400/415 V, 3 pha 380/400/415 V, 3 pha
Nguồn điện (60 Hz) 380/400 V, 3 pha 380/400 V, 3 pha 380/400 V, 3 pha 380/400 V, 3 pha 380/400 V, 3 pha
Công suất (làm mát) 22,4 kW, 76.500 Btu/h 28,0 kW, 95.600 Btu/h 33,5 kW, 114.300 Btu/h 40,0 kW, 136.500 Btu/h 45,0 kW, 153.600 Btu/h
Công suất (sưởi ấm) 25,0 kW, 85.300 Btu/h 31,5 kW, 107.500 Btu/h 37,5 kW, 128.000 Btu/h 45,0 kW, 153.600 Btu/h 50,0 kW, 170.600 Btu/h
EER/COP (làm mát) 4,87 W/W 4,49 W/W 3,91 W/W 3,70 W/W 3,49 W/W
EER/COP (sưởi ấm) 5,09 W/W 5,02 W/W 4,51 W/W 4,21 W/W 4,17 W/W
Kích thước C 1.842 x R 1.180 x S 1.000 mm C 1.842 x R 1.180 x S 1.000 mm C 1.842 x R 1.180 x S 1.000 mm C 1.842 x R 1.180 x S 1.000 mm C 1.842 x R 1.180 x S 1.000 mm
Trọng lượng tịnh 264 kg 265 kg 289 kg 337 kg 337 kg
Định mức điện (làm mát - Dòng điện chạy máy) 7,52/7,14/6,88 A 10,4/9,88/9,52 A 13,9/13,2/12,7 A 18,2/17,3/16,7 A 21,3/20,2/12,9 A
Định mức điện (làm mát - công suất đầu vào) 4,60 kW 6,23 kW 8,57 kW 10,8 kW 12,9 kW
Định mức điện (sưởi ấm - Dòng điện chạy máy) 8,02/7,62/7,34 A 10,5/9,95/9,59 A 13,4/12,8/12,3 A 18,1/17,2/16,5 A 20,0/19,0/18,3 A
Định mức điện (sưởi ấm - công suất đầu vào) 4,91 kW 6,27 kW 8,32 kW 10,7 kW 12,0 kW
Lưu lượng gió 12.600 m³/h, 3.500 L/s 13.200 m³/h, 3.667 L/s 13.920 m³/h, 3.867 L/s 13.920 m³/h, 3.867 L/s 13.920 m³/h, 3.867 L/s
Lượng môi chất lạnh khi vận chuyển 9,8 kg 9,8 kg 11,8 kg 11,8 kg 11,8 kg
Kết nối đường ống (ống hút) ø 19,05 mm (ø 3/4 inch) ø 22,22 mm (ø 7/8 inch) ø 25,40 mm (ø 1 inch) ø 25,40 mm (ø 1 inch) ø 28,58 mm (ø 1 - 1/8 inch)
Kết nối đường ống (ống xả) Ø15.88 mm (Ø5/8) inch) Ø19,05 mm (Ø3/4) inch) Ø19,05 mm (Ø3/4) inch) ø 22,22 mm (ø 7/8 inch) ø 22,22 mm (ø 7/8 inch)
Nối ống (Ống lỏng) ø 9,52 mm (ø 3/8 inch) ø 9,52 mm (ø 3/8 inch) ø 12,70 mm (ø 1/2 inch) ø 12,70 mm (ø 1/2 inch) ø 12,70 mm (ø 1/2 inch)
Kết nối đường ống (đường ống cân bằng) ø 6,35 mm (ø 1/4 inch) ø 6,35 mm (ø 1/4 inch) ø 6,35 mm (ø 1/4 inch) ø 6,35 mm (ø 1/4 inch) ø 6,35 mm (ø 1/4 inch)
Phạm vi nhiệt độ hoạt động (làm mát/khô) -10 C (DB) ~ +52 C (DB) -10 C (DB) ~ +52 C (DB) -10 C (DB) ~ +52 C (DB) -10 C (DB) ~ +52 C (DB) -10 C (DB) ~ +52 C (DB)
Phạm vi nhiệt độ hoạt động (sưởi ấm) -20 C (WB) ~ +18 C (WB) -20 C (WB) ~ +18 C (WB) -20 C (WB) ~ +18 C (WB) -20 C (WB) ~ +18 C (WB) -20 C (WB) ~ +18 C (WB)
Phạm vi nhiệt độ hoạt động (hoạt động đồng thời) -10 C (DB) ~ +24 C (DB) -10 C (DB) ~ +24 C (DB) -10 C (DB) ~ +24 C (DB) -10 C (DB) ~ +24 C (DB) -10 C (DB) ~ +24 C (DB)
Độ ồn áp (chế độ bình thường) 54,0 dB (A) 57,0 dB (A) 60,0 dB (A) 61,0 dB (A) 62,0 dB (A)
Độ ồn áp (chế độ im lặng) 49,0 dB (A) 52,0 dB (A) 55,0 dB (A) 56,0 dB (A) 57,0 dB (A)
